Samsung Galaxy S20+ skärmbyte

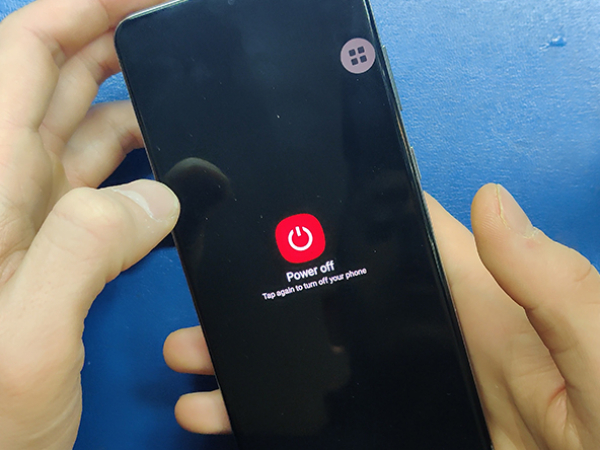

Slå av Samsung Galaxy S20+.

Värm upp baksidan av mobilen för att mjuka upp limmet som håller fast bakglaset.

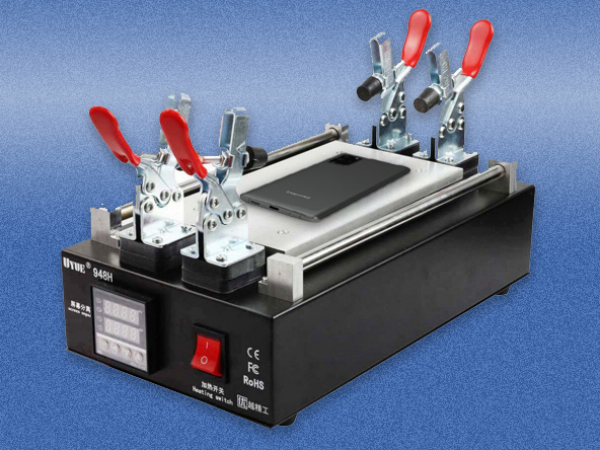

Vi använder en speciell värmeplatta (ej visat på bilden/videon).

Du kan använda en värmepistol eller hårtork i ca en minut vid max 110°C.

Det kan hända att du behöver göra om uppvärmningsprocessen, om limmer torkar för snabbt.

OBS:

När du öppnar Samsung Galaxy S20+, förstörs de vattentäta förseglingarna.

Mobilen kommer fungera normalt även om du inte byter ut de vattentäta förseglingarna, men kommer den inte längre vara vattentät.

Varning:

Var försiktig så att du inte överhettar din Samsung S20+.

Både AMOLED-skärmen och batteriet skadas vid överhettning.

Sätt det tunna metallöppningsverktyget (iFlex) mellan glaset och metallramen.

Börja från botten och jobba upp längs kanterna på mobilen.

Du kan använda dig av isopropylalkohol för att lösa upp limmet.

Undvik området runt strömknappen och volymknapparna.

Ta loss glaset genom att öppna det som en bok.

Det sitter inte fast något på bakglaset, därför kan du ta loss det.

Varning:

Glaset vid hörnen är böjt och mer känsligt.

Kanten på bakskalet vid knapparna är sänkt för att passa mobilens metallram.

Undvik detta område när du skär igenom limmet med iFlex-verktyget.

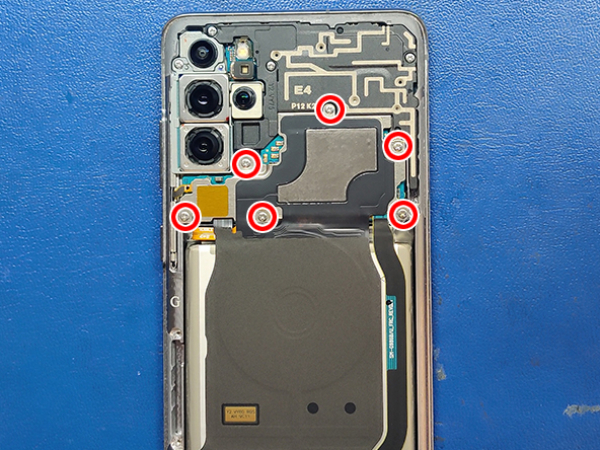

Ta loss de sex 4,0mm Philips-skruvarna som fäster Qi-laddspole.

Botten av spolen är fäst vid högtalaren med lim.

Den ska lossas försiktigt, som ett klistermärke.

På den vänstra sidan under den orangea tejpen hittar du en kontakt som du bör koppla från.

Ta loss laddspolen.

Nu har du tillgång till batterikontakten och andra kontakter.

Du kan koppla bort batteriet innan du fortsätter göra något annat.

Använd en Philips #00 skruvmejsel för att ta loss de tre 4,0mm skruvarna som fäster den översta mellanramen.

Ta också loss 4,0mm skruven på vänster sida av kameran.

Ta loss plasten som skyddar HUVUDKORTET.

Koppla bort alla kontakter från HUVUDKORTET.

Lyft och böj kontakterna försiktigt till sidan.

Varning:

När du försöker koppla bort kontakterna på kortet, bör du undvika små komponenter för att inte skada dem.

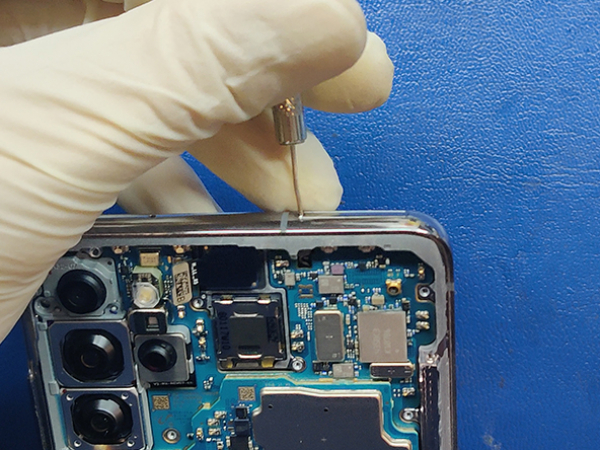

Ta loss SIM-korthållaren, om du inte redan gjort det.

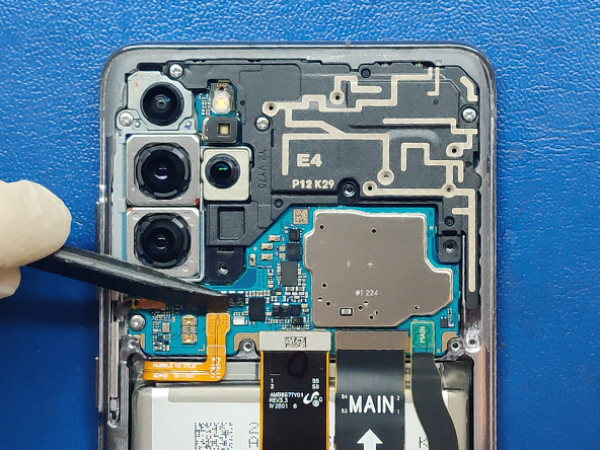

Det finns bara en 3,4mm skruv kvar som håller fast huvudkortet.

Den finns i det nedersta vänstra hörnet under kameran.

Det är också ett bra ställe att lirka och lyfta kortet försiktigt.

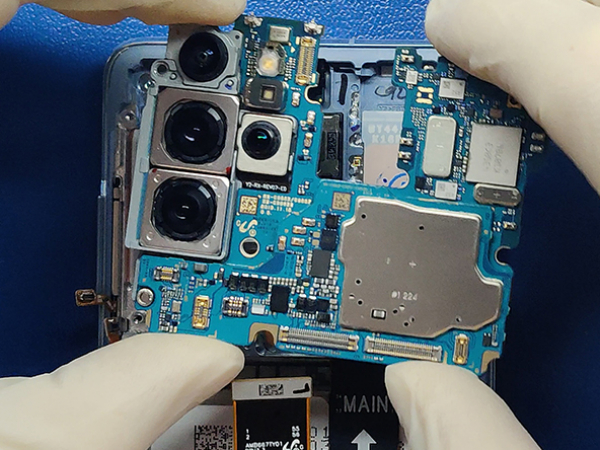

Ta loss huvudkortet med båda händerna.

Se till att andra kablar eller kontakter inte sitter fast.

Undvik att beröra kameralinsen.

Varning:

Var extra försiktig när du hanterar huvudkortet.

Fastlödda komponenter är ömtåliga och svåra att reparera.

Lossa skruvarna som fäster plastskalet och den inbyggda högtalaren.

5 x 4,0mm Philips-skruvar.

Lyft högtalaren och ta ut den.

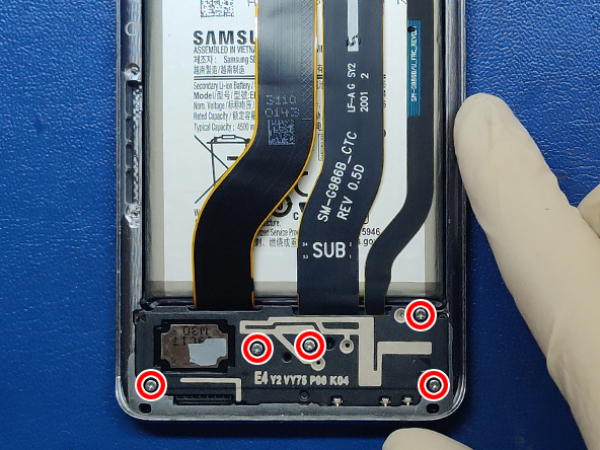

Ta loss de fem 4,0 mm Philips-skruvarna som fäster kortet till USB-C laddkontakten.

Kontakterna på undersidan av kortet kan kopplas från med spetsen av en spudger.

Ta loss huvud- och AUX-kablarna på höger sida.

Ta loss de tre 3,4mm skruvarna som fäster USB-C porten och SUB-kortet med en Philips #00 skruvmejsel.

Lyft SUB-kortet till sidan mot batteriet.

Dra kortet uppåt för att ta loss det från mobilen.

Lirka också upp vibrationsmotorn.

OBS:

Skärmkabeln med en märkbar båge är permanent fäst till skärmen.

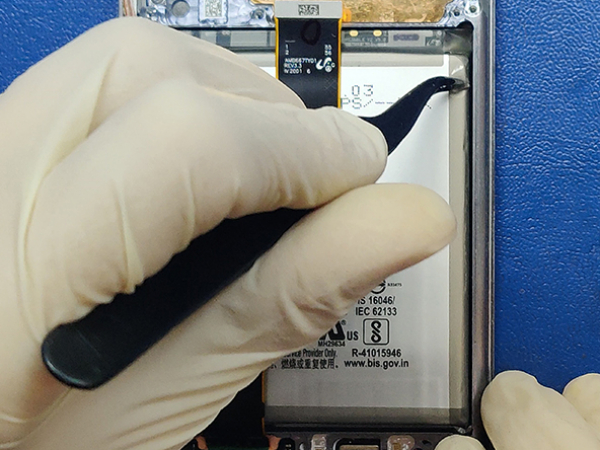

Batteriet är ordentligt fastlimmat till mobilen.

Du kan använda värmeplattan, värmepistol eller hårtork igen.

Värme inte direkt på batteriet, utan värm istället från sidan av skärmen.

Vi behöver bara 30 sekunder för att lossa limmet med en värmeplatta.

Använd också lite isopropylalkohol för att lösa upp batteriet.

Lirka ut batteriet försiktigt.

Varning:

Det rekommenderas att använda ett plastverktyg när du hanterar ett batteri.

Du får inte under några omständigheter punktera batteriet, speciellt med ett metallverktyg, då batteriet kan börja brinna och explodera.

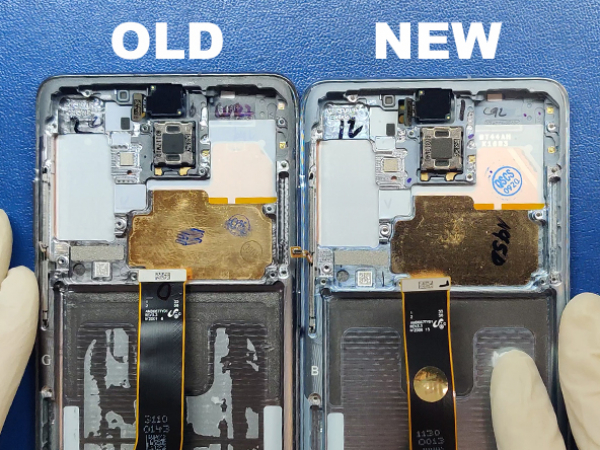

Den nya skärmen kommer med en metallram.

Fingeravtrycksläsaren under skärmen och sidoknapparna är också installerade.

Samma med sensorn och framkameran.

Bara batteriet och vibrationsmotorn saknas.

Notis I:

Vibrationsmotorn hålls fast med dubbelhäftande tejp.

Den lossas vanligtvis med vibrationsmotorn. Om inte, ta loss och sätt på den nya skärmen innan du installerar vibrationsmotorn.

Notis II:

Flexkabeln på närhetssensorn är fäst till mobilen med lim.

Använd en spackelspade eller rund pincett för att lirka ut kabeln från hålrummet.

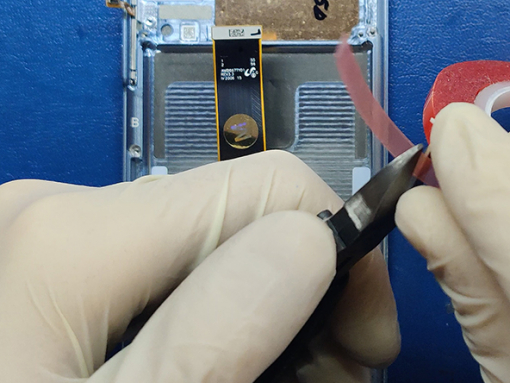

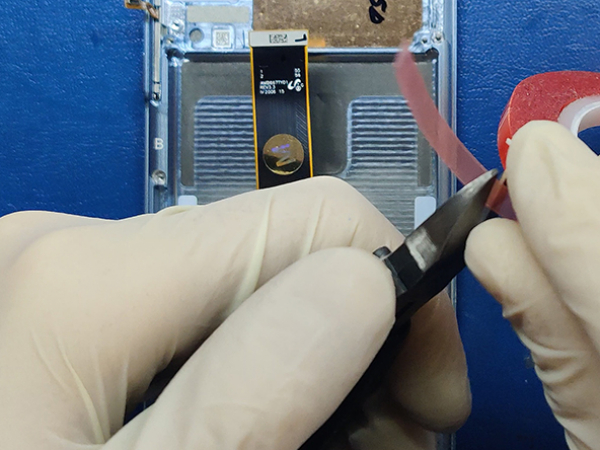

Vi använder 3mm dubbelhäftande tejp för att säkra batteriet.

Skärmkabeln ska vara över och INTE under batteriet.

Placera kortet med USB-kontakten i en vinkel nederst på den nya skärmen.

Skjut den in i ramen och se till att den sitter ordentligt innan du skruvar på den.

Nu kan du koppla de två kablarna du tidigare kopplat från på SUB-kortet.

På kablarna står det tydligt vilken som är SUB och MAIN, så du vet vilken som ska sitta var.

Glöm inte vibrationsmotorn; om du glömt den, lyfter du SUB-kortet så att den kan skjutas in under.

Fäst SUB-kortet med 3 x 4,0mm Philips-skruvar.

Fäst högtalaren med fem 4,0mm Philips-skruvar.

Böj alla kontakterna till sidan innan du sätter in huvudkortet.

Placera huvudkortet försiktigt på plats och var försiktig så att du inte klämmer några kablar under kortet.

När huvudkortet ligger på plats kan du skruva fast det.

1 x 3,4mm Philips-skruv.

Koppla alla släta kablar och kontakter som framkamera, närhetssensor, LCD-flexkabel, flexkabel och knappar.

Koppla slutligen batteriet.

Nu kan plastskyddet sättas ovanpå huvudkortet igen och fästas med en 1 x 4,0 mm skruv så att den inte rör på sig.

Sätt in och koppla laddspolen till den trådlösa laddspolen.

Fäst den trådlösa laddspolen med sex 4,0mm skruvar.

Fäst huvudkortet och plastskalet med de tre 4,0mm skruvarna som är kvar.

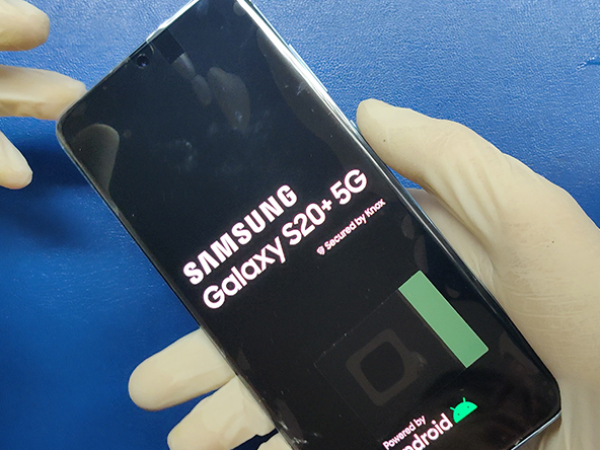

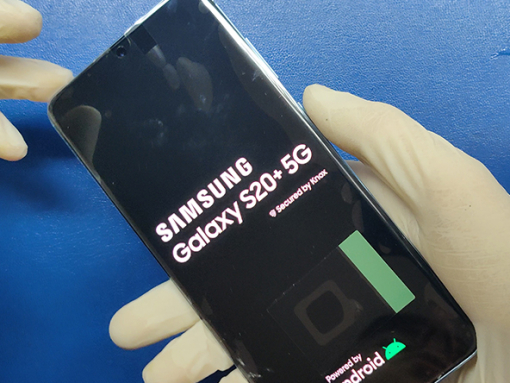

Innan du fäster baksidan till metallramen, bör du slå på enheten.

Om enheten fungerar som den ska, kan vi installera bakskalet.

Baksidan har fortfarande lim på, därför använder vi inte nytt lim eller självhäftande tejp denna gång.

Vi värmer upp den på en värmeplatta och sätter den på plats.

Vi använder klämmor för att hålla skalet fast tills limmet härdar.

Det var allt för denna reparation.
