LG V30 Skärm och Digitaliserare Ersättnings-guide
Steg 1 - Innan Du Påbörjar Reparationen
Stäng av enheten
Ta loss SIM-platsen
Varning: Innan du påbörjar reparationen, ladda ur batteriet till under LG V30 25%. Batteriet kan börja brinna och explodera om det punkteras av misstag.
Steg 2 - Ta Loss Bakskalet
Till toppen

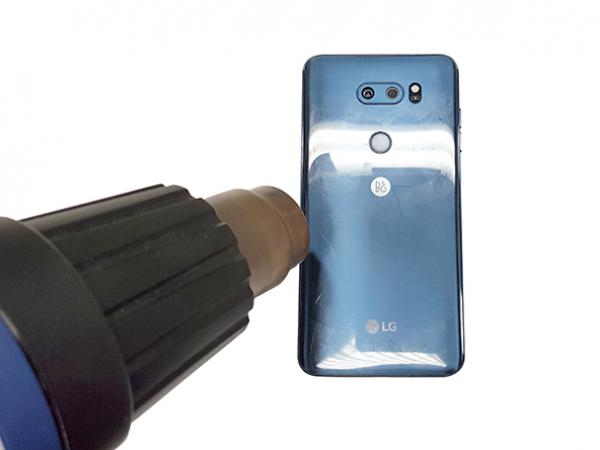

Applicera värme på kanterna på bakpanelen för att mjuka upp det lim som håller fast det
Sätt in öppningsverktygen i metall mellan bakskalet och ramen och lyft bakskalet något
Sätt in 2 plektrum i gapet
Drag plektrumen längs kanterna i olika riktningar för att bryta upp limmet
Separera bakskalet från resten av enheten
Varning : Var försiktig med värmepistolen, du kan överhetta moderkortet eller batteriet.
Steg 3 - Ta Loss Den Trådlösa Laddningsmodulen Och Högtalaren
Till toppen

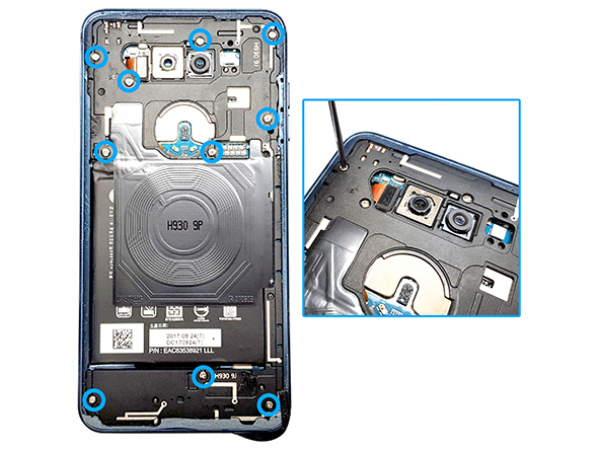

Skruva loss de 10 skruvarna som håller fast plasthöljet
Skruva loss de 10 skruvarna som håller fast plasthöljet
Ta loss den trådlösa laddningsmottagaren
Steg 4 - Ta Loss Batteriet Och Alla Flexkabel-anslutningar
Till toppen
Koppla från batteriets flexkabel
Koppla från huvudkamerans flexkabel
Koppla från digitaliserarens flexkabel
Koppla från framkamerans flexkabel
Koppla från displayens flexkabel
Koppla från laddningsportens flexkabel
Varning: Batteriet bör alltid kopplas från först. Använd endast plastverktyg för att koppla från batteriet.
Steg 5 - Ta Loss Moderkortet
Till toppen

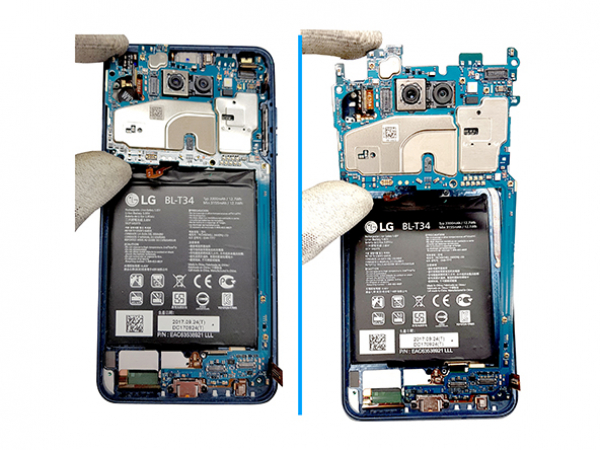

Ta loss moderkortet från fram-panelens hopsättning
Ta upp moderkortet med en nylonspudger för att ta loss det från clipsen som håller det fast
Varning: Var försiktig när du tar loss kortet från toppen eftersom mönsterkortet kan gå sönder.
Steg 6 - För Över Delar Till Den Nya Fram-panelens Hopsättning
Till toppen
Ta loss batteriet försiktigt genom att bända upp det
Ta loss vabrationsmotorn
Ta loss framkamera-modulen
Sätt batteriet i den nya fram-panelens hopsättning
Sätt vibrationsmotorn i den nya fram-panelens hopsättning
Sätt framkamera-modulen i den nya fram-panelens hopsättning
Information: Denna fram-panels hopsättning har hörlur, mikrofon och laddningsport förinstallerade.
Varning : Var försiktig så att du inte råkar punktera batteriet när du tar loss det. Försök också att se till att inte skada några viktiga delar när du för över dem till den nya displayens hopsättning.
Steg 7 - Sätt Moderkortet I Den Nya Fram-panelns Hopsättning
Till toppen
Placera moderkortet i den nya frampanelens hopsättning
Använd nylonspudger för att försiktigt trycka brädet mot stiften i enheten
Varning: Försiktighet rekommenderas, du bör börja med att sätta in brädet från botten och vara försiktig eftersom mönsterkortet är ömtåligt och kan gå sönder. Använd aldrig metall-verktyg med moderkortet, endast plast och antistatiska verktyg.
Steg 8 - Anslut Alla Flexkabel-anslutningar
Till toppen
Anslut displayens flexkabel
Anslut laddningsportens flexkabel
Anslut framkamerans flexkabel
Anslut digitaliserarens flexkabel
Anslut huvudkamerans flexkabel
Anslut batteriets flexkabel
Information: Anslut flexkablarna i bakvänd ordning från när du kopplade ur dem.
Varning: Batteriet bör alltid anslutas sist. Använd endast plastverktyg för att ansluta batteriet.
Steg 9 - Sätt In Den Trådlösa Laddningsmodulen Och Högtalaren
Till toppen
Placera mittplastlocket med den trådlösa laddningsmodulen ovanpå moderkortet och tryck försiktigt runt kanterna för att säkra det
Placera högtalaren på undersidan av moderkortet
När du är säker på att allt är på plats, säkra allt med de 10 Phillips-skruvarna
Steg 10 - Rengör Bak-skalet Trån Gamla Lim-rester
Till toppen
Ta bort gamla lim-rester från bakskalet
Rengör baksidan innan du sätter fast den igen
Steg 11 - Sätt Tillbaka Bak-skalet
Till toppen
Sätt på lite B-7000 lim på kanterna av metallramen
Positionera bakskalet på ovansidan av ramen
Sätt några klämmor för att förbättra häftningen, ta loss dem efter att limmet torkat.
Information: Låt limmet torka i upp till 48 timmar, härdningstiden ökar med lägre temperaturer och minskar med högre temperaturer.
Varning: B-7000 härdas genom lösningsmedelsindunstning och bildar ett omedelbart bindemedel som är svårt att omplacera efter att båda klisterbelagda ytorna är i kontakt med varandra och tillräckligt tryck utövas för att upprätta fullständig kontakt.
Steg 12 - REPARATIONEN ÄR FÄRDIG
Till toppen
Slå på LG V30 för att testa skärmen
Reparationen är utförd på rätt sätt
Använd denna guide för att ersätta en skadad eller trasig skärm på en LG V30. Detta inkluderar att ta bort batteriet, antennen, moderkortet, framkameran, vibrationsmotorn - allt måste föras över till den nya displayen. Ingen oro om du inte känner för att reparera din enhet själv, för då kan våra erfarna tekniker göra det åt dig.
