iPhone XR skärmbyte

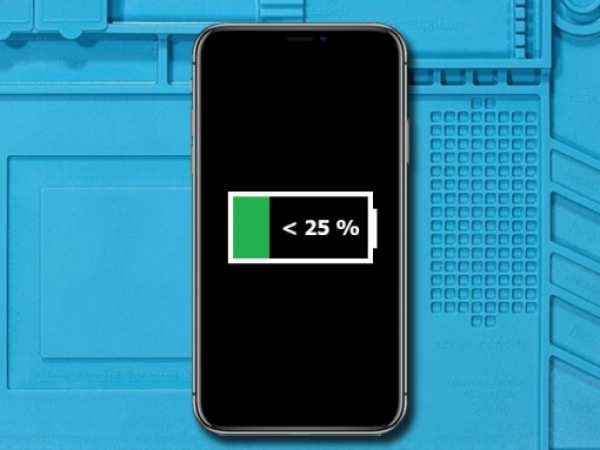

Innan du påbörjar reparation, ladda ur batteriet under 25%.

Ett laddat Li-Ion batteri kan börja brinna och explodera om det punkteras.

Varning:

Om batteriet sväller, se till att vara försiktig.

Värm inte mobilen. Du kan använda isopropylalkohol runt kanterna för att försvaga limmet.

Bär skydd för ögon och händer när du jobbar med svullna batterier.

Slå av din iPhone.

Ta loss de två 6.7mm pentalobe-skruvar som sitter vid underkanten av din iPhone.

OBS:

Om du öppnar mobilskärmen kommer du kompromissa med dess vattentäta förmågor.

Se till att du har ersättande förseglingar redo innan du fortsätter.

Annars, undvik vätska om du sätter tillbaka din iPhone utan att ersätta förseglingarna.

Om skärmen är sprucken, se till att undvika ytterligare skador genom att tejpa över glaset.

Lägg överliggande remsor av genomskinlig tejp över hela iPhones skärm.

Detta håller glaset sammanhållet och ger integritet när du bänder upp skärmen.

OBS:

Om din iPhones skärm inte är krossad kan du skippa hela.

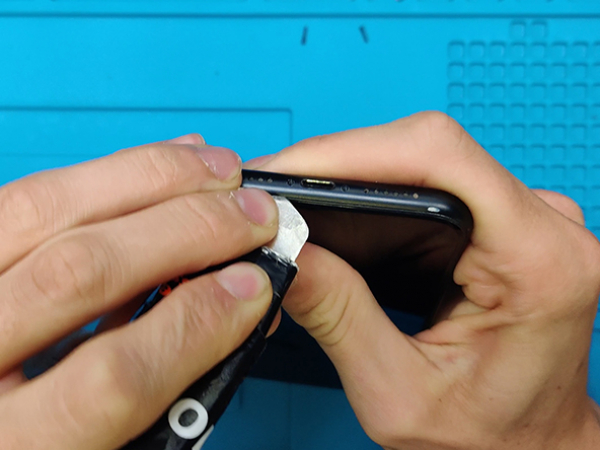

Skjut spudger längs kanterna av din iPhone från botten.

Vrid spudger för att vidga gapet mellan skärmen och bakskalet.

Börja inte bända längd ovankanten av mobilen, då du kan riskera att skada plastklämmorna som säkrar skärmen.

Drag displaypartiet bort från ovankanten av mobilen för att lossa klämmorna som håller fast bakskalet.

Öppna din iPhone genom att svinga skärmen upp från vänstersidan, som baksidan på en bok.

Försök att inte helt separera skärmen än, eftersom flera känsliga kablar fortfarande är anslutna till din iPhones logikkort.

Varning:

Lyft inte skärmen mer än 10º eftersom det sitter kablar längs högerkanten av enheten som ansluter skärmen till logikkortet.

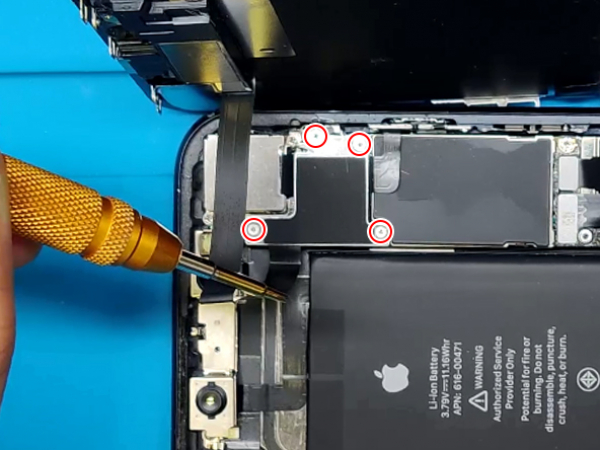

Ta loss de fem skruvar som säkrar partiet med logikkortet.

3x 1.2 mm Y000

1x 1.3 mm Phillips #000

1x 1.5 mm Phillips #000

OBS:

Håll koll på varje skruv så att du kan sätta tillbaka dem där de kom från för att undvika skador på din iPhone.

Ta försiktigt bort de två anslutningskonsolen.

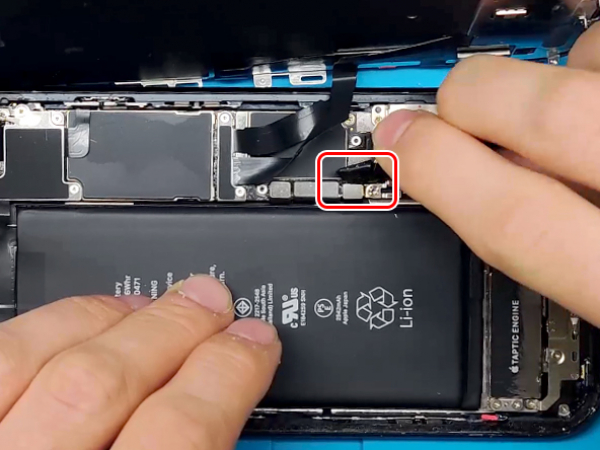

Använd spetsen av en spudger för att lyfta batterikontakten ur sitt uttag.

Böj kontaktkabeln något för att förhindra att den kommer i kontakt med uttaget och ger effekt till mobilen.

Använd spetsen av spudger för att bända upp kabelkontakten.

Varning:

När du återansluter dessa kablar, tryck ner på ena änden av kontakten tills den klickas på plats, gör sedan samma sak på andra änden.

Tryck inte ned på mitten. Om kontakten är missriktad, kan stiftet böjas.

OBS:

Om du har en blank skärm, vita linjer, eller partiell eller helt tapp av touchresponsen, försök då att koppla bort och försiktigt återansluta båda av dessa kablarna och se till att de är korrekt placerade.

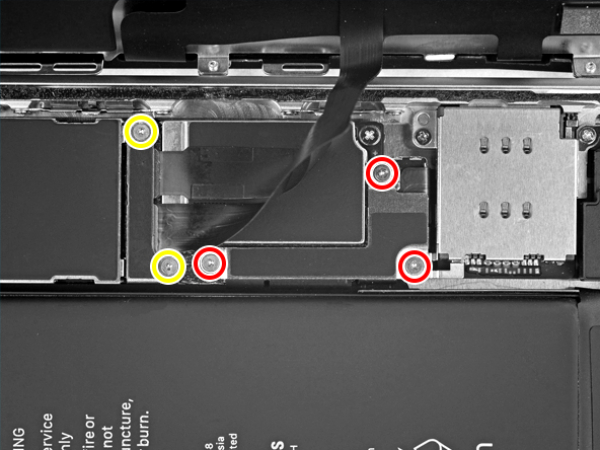

Ta loss de fem skruvarna på logikkortets kontaktfäste:

En 1.3mm Phillips #000 skruv

En 1.5mm Phillips #000 skruv

Tre 1.2mm Y000 skruvar

Ta loss fästet

Använd spetsen av en spudger för att bända upp framsensorn från sitt uttag.

Ta loss dipslayens parti.

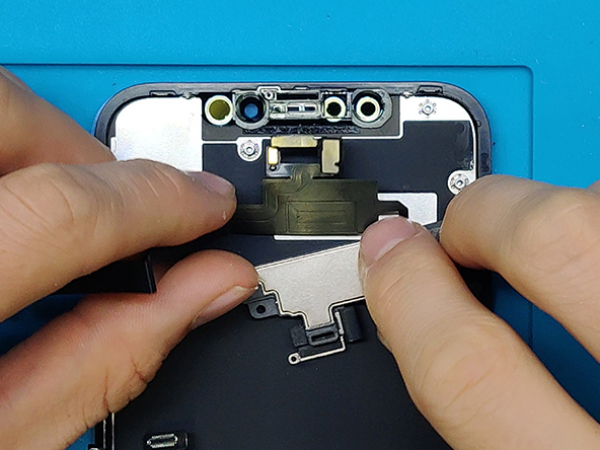

Ta loss de fyra skruvarna som säkrar sensorpartiet & högtalaren till baksidan av displayen:

2x 1.6mm Phillips skruvar

1x 2.3mm Phillips skruv

1x 1.2mm Y000 skruv

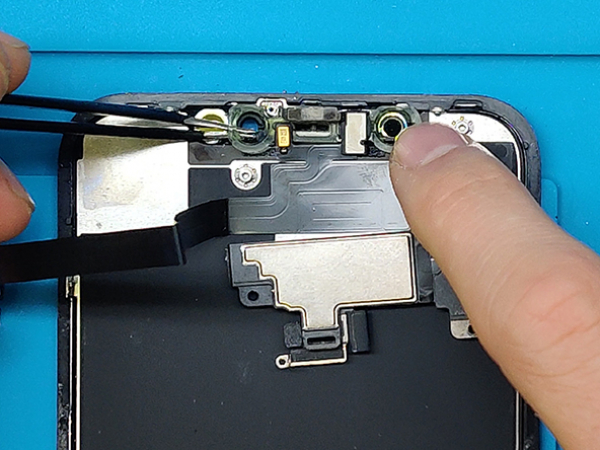

Använd en spudger för att försiktigt bända upp ovankanten av hopsättningen och vänd den - nedåt och bort från ovankanten av displayen.

Jobba vänster till höger, skjut öppningsverktyget under närhetssensorn och belysningsmodulen.

Försiktigt vicka och lyft för att separera modulen från hålet i frampanelen.

Ta loss hörluren och sensorenheten.

OBS:

Om ambient sensorn kom med den vita diffusörremsan, se då till att separera den från remsan med passande verktyg.

Varning:

Ambient sensor fästs vid resten av sensorenheten via en väldigt tunn flexkabel. Var försiktig så att du inte skadar kabeln.

OBS:

Den nya LCD vi använder för denna reparation kommer utan skölden. Du behöver överföra den från den gamla.

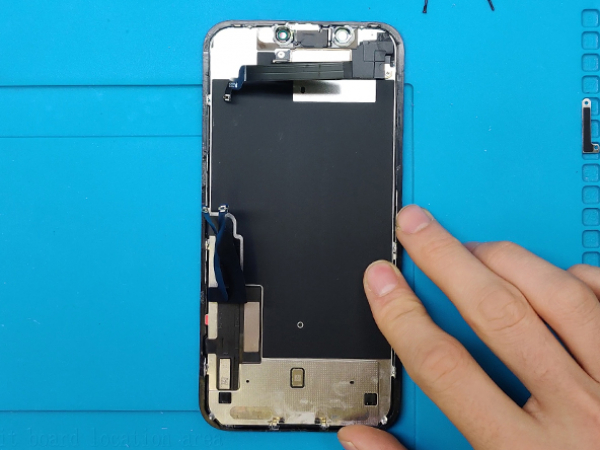

På baksidan av displayen är en metallsköld.

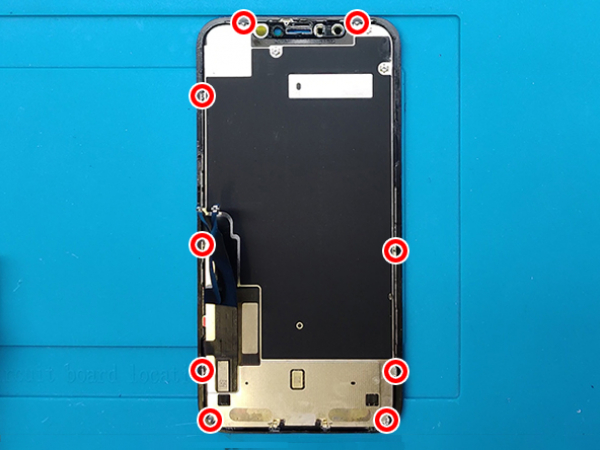

Ta loss de 9 skruvarna från LCD klämmorna.

Flexkabeln på sidan sitter fast vid metallskölden.

Du behöver riva loss flexkabeln från skölden.

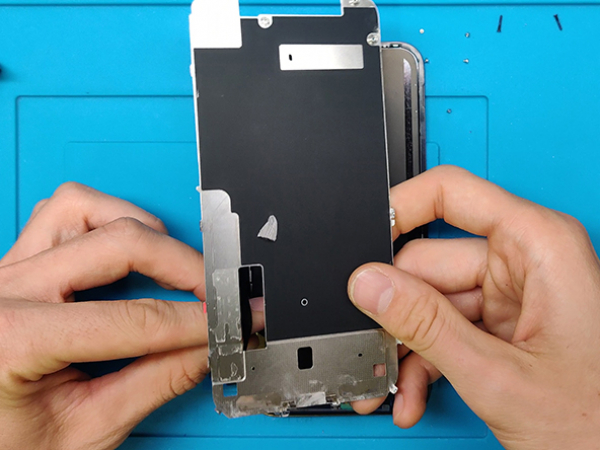

Nu lyfter skölden från ovansidan och vicka den något så att den kommer loss från LCD panelen.

Det här är en dragtagg på bottensidan till vänster av den nya LCD.

Tryck på kontakterna med dina fingrar som visas på bilderna.

Drag i taggen för att dra loss den vidhäftande remsan.

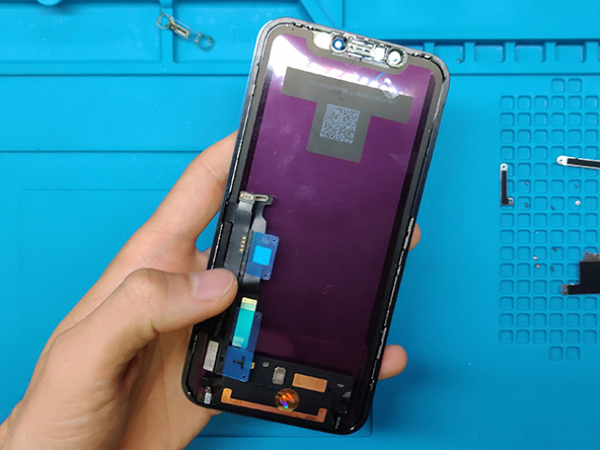

Ta nu loss skyddsfilmen från baksidan av displayen.

Skjut bottens flexkabel genom öppningen i metallskölden.

Vänd över sidoflexkablarna bort från LCD.

Installera ny metallskölden med start från bottenklämmorna.

Se till att allt sitter riktat rätt.

Ta loss skyddsfolien från sidoflexkabeln för att ta loss limmet.

Fäst nu kabeln till metallskölden.

Installera de 9 skruvar du tog loss från den gamla LCD och sätt fast dem för att skydda den nya LCD.

Från och med den här punkten kan du göra steg 9 till 1 baklänges.

Installa sensorenheten och hörluren.

Återanslut sensorns kabelkontakter med batteriet.

Nu kan du testa den nya skärmen.

Om allt fungerar som det ska, kan du slutföra arbetet.
