iPhone 7 Skärmbyte

Innan du kan börja, se till att ladda ur din iPhone batteri under 25%. Ett laddat litiumjonbatteri kan fatta eld och/eller explodera om det olyckligtvis skulle punkteras.

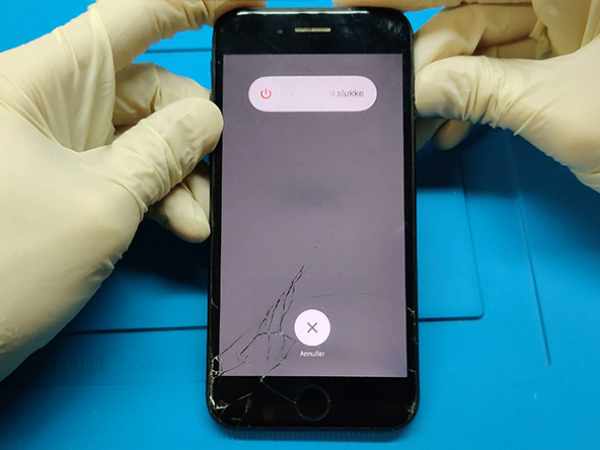

Slå av din iPhone innan du börjar ta isär den.

Ta loss de två 3.4mm pentalobskruvar på bottenkanten av din iPhone.

Öppning av din iPhones skärm kompromissar dess vattentäthet. Ha ersättande förseglingar redo innan du går förbi detta steget eller se till att undvika flytande vätskor om du tar isär din iPhone utan att ersätta förseglingarna.

Extra information:

Tejpa över skärmen

Om din skärms glas är trasigt, håll det då skyddat från ytterligare skador genom att tejpa över glaset.

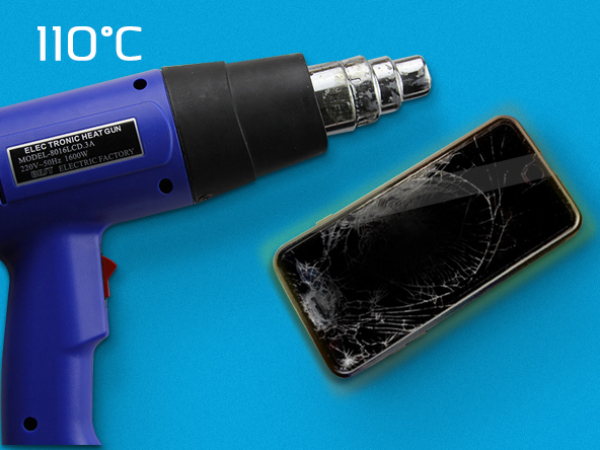

Hetta upp den nedre kanten av din iPhone kommer hjälpa till att mjuka upp limmet som skyddar skärmen, vilket gör det lättare att öppna.

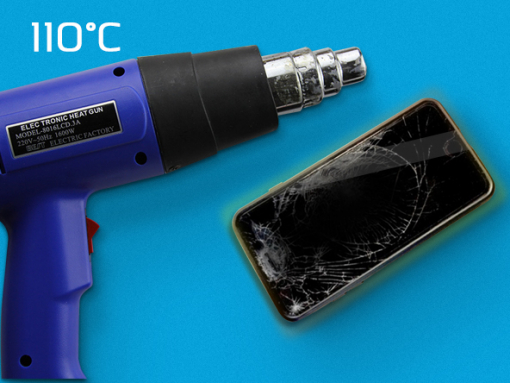

Använd en värmepistol (hårtork) runt kanterna av din iPhone i ca en minut för att mjuka upp limmet på undersidan.

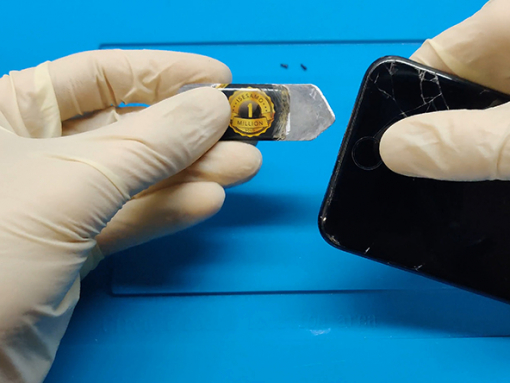

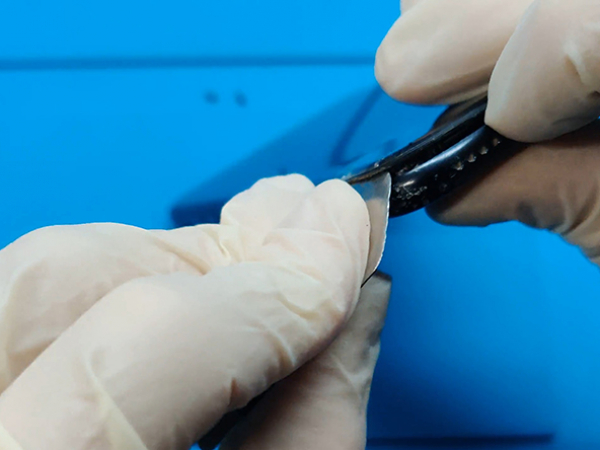

Sätt in den släta änden av spudger i öppningen.

Det vattentäta limmet som håller skärmen på plats är mycket starkt. Om du har problem att göra en öppning i det, kan du vagga skärmen upp och ner för att försvaga limmet tills du kan sätta in en spudger.

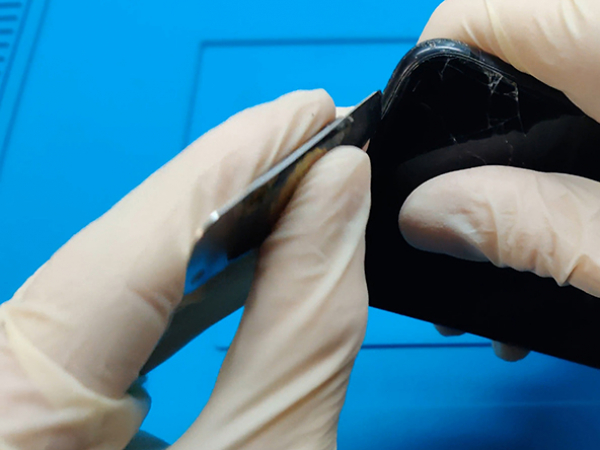

Skjut spudgern längs bottenkanten av din iPhone.

Vrid spudgern för att vidga öppningen mellan skärmen och baksidan.

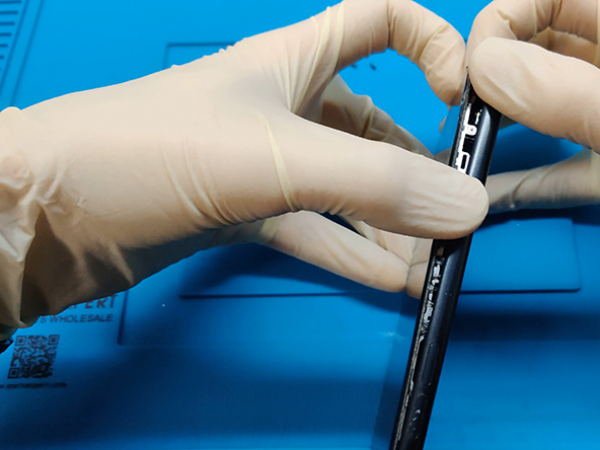

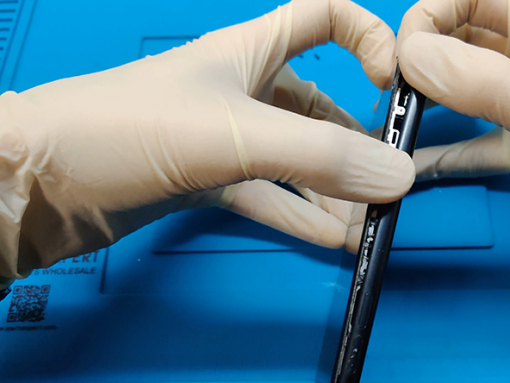

Skjut spudgern längs vänstra sidan av din iPhone, från bottendelen och rör den mot volymkontrollen och muteknappen.

Bänd inte längs ovansidan av mobilen, eftersom det riskerar att skada plastklämmorna som skyddar skärmen.

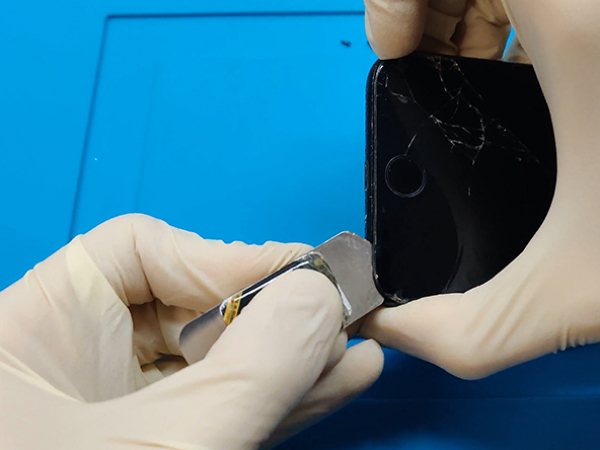

Sätt in den släta kanten av spudgern i bottenhörnet av enheten.

Vrid spudgern för att vidga öppningen mellan skärmen och baksidan.

Skjut den platta delen av spudgern upp längs den högra sidan av mobilen för att bryta upp limmet som håller skärmen på plats.

Uppmärksamhet:

Res inte skärmen mer än 10° eftersom det finns bandkablar längs den högra kanten som ansluter den till logikkortet.

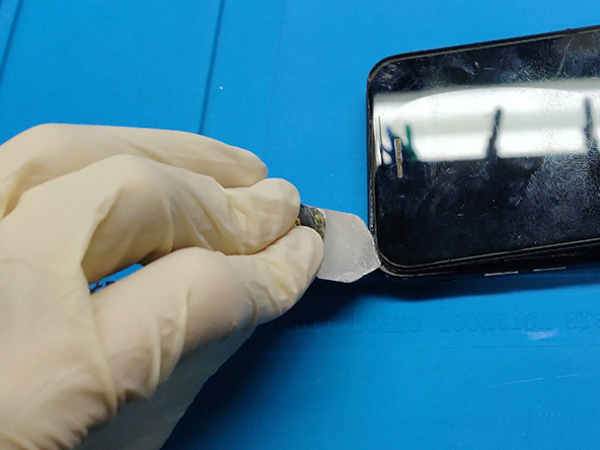

Skjut öppningsplektrum längs kanten av din iPhone, mellan bakkameran och frampanelen, för att bryta upp kvarstående lim som håller skärmen på plats.

Var försiktig så att du inte skadar platsklämmorna på ovansidan av din mobil.

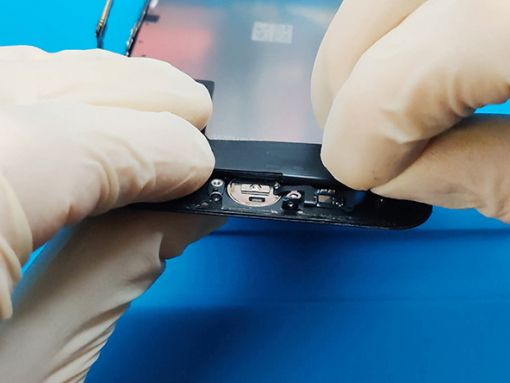

Drag skärmen bort från ovansidan av mobilen för att lossa klämmorna som håller baksidan.

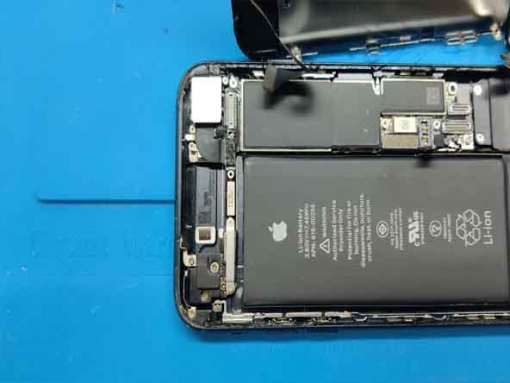

Öppna din iPhone genom att gunga skärmen från vänster, som baksidan på en bok.

Försök inte att helt separera skärmen än, eftersom flera ömtåliga bandkablar fortfarande ansluter den till mobilens logikkort.

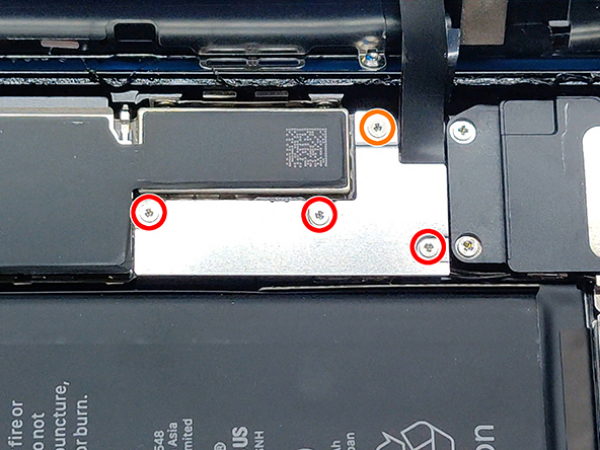

Ta loss fyra tri-point Y000 skruvar som säkrar det nedre kontaktfästet, med följande längder:

Tre 1.2mm skruvar

En 2.4mm skruv

Håll koll på varje skruv och se till att den sätts tillbaka där den togs från under reparataionen för att unvika skador på din iPhone.

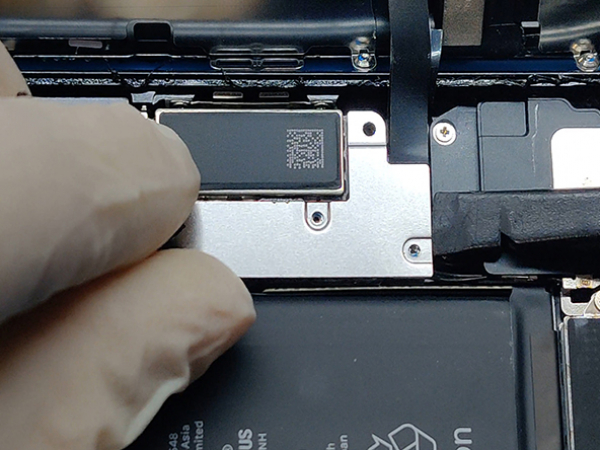

Ta loss den nedre instickningskonsollen.

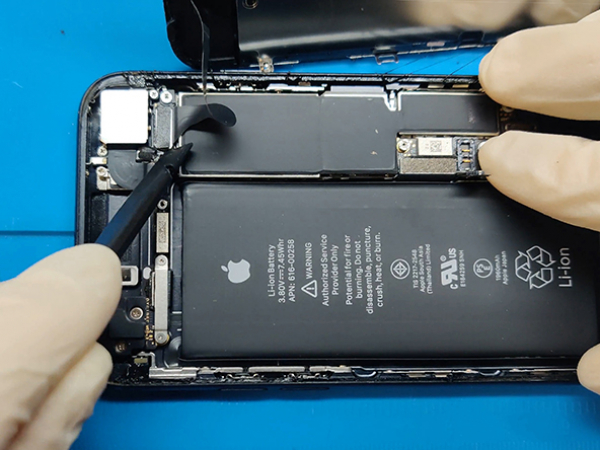

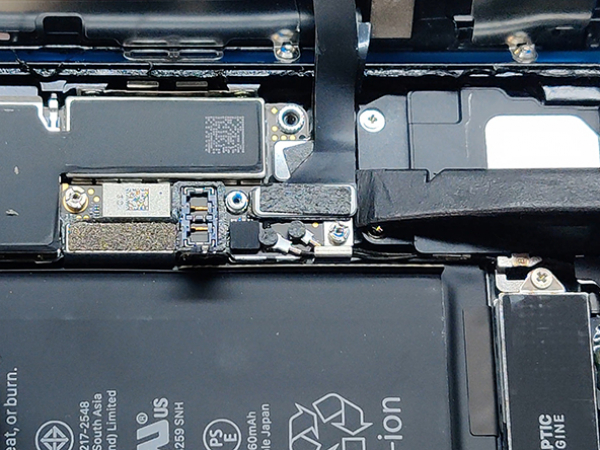

Använd spetsen på din spudger för att lyfta batterikontakten från sin plats på logikkortet.

Böj försiktigt upp anslutningskabeln för att förhindra att den kommer i kontakt med uttaget och ge effekt till mobilen.

Se till att batteriet är borttaget innan du tar loss eller återansluter kablarna i detta steg.

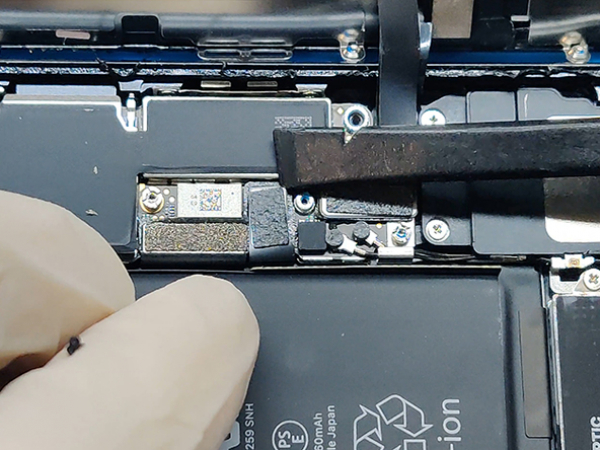

Använd en spudger eller en naglarna för att ta loss de två nedre kontakterna genom att bända upp dem från uttaget på logikkortet.

För att återansluta dessa kablar, tryck ner ena änden tills den klickas på plats, repetera sedan på den andra änden. Om kontakten är lite ur position, kan den böjas och orsaka permanenta skador.

Om du har en blank skärm, vita linjer på skärmen, eller delvid eller helt förlorad touch-respons efter du monterat tillbaka din mobil, försök då återansluta och noggrant återansluta båda dessa kablar och se till att de är helt sittande.

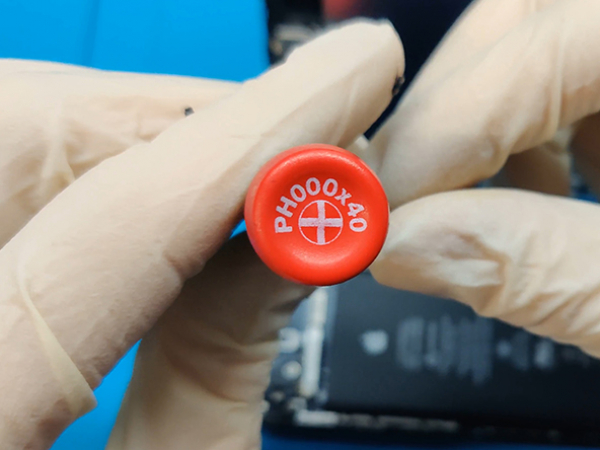

Ta loss de två 1.3mm Philips skruvarna genom att säkra konsolen över frampanelens anslutning.

Ta loss konsolen.

Koppla bort frampanelen från dess uttag på logikkortet.

Denna tryckkontakt bör också återanslutas en ände åt gången för att minimera risken för att böjas.

Ta bort skärmen.

Under montering kan du pausa här om du vill ersätta limmet runt kanterna på skärmen.

Ta loss fyra Y000 skruvar som skyddar konsolen över hem/Touch ID sensor:

En 1.1mm skruv

Tre 1.3mm skruvar

Se till att vara försiktig under monteringen så att du inte överspänner dessa skruvar, annars kan din hemknapp komma att inte fungera.

Ta loss konsolen som säkrar hem/Touch ID sensorn.

Bänd under den vänstra kanten av hemknappens kontakt för att koppla bort den från sitt uttag.

Om hela anslutningen börjar flippas upp utan att sepereras, tryck då ner på kabeln vid ovansidan av kontakten med den släta sidan av spudgern, medan du samtidigt bänder upp den vänstra kanten av kontakten. Var försiktig så att du inte skadar kabeln eller kontakten, annars kommer du permanent förstöra sensorn.

Var försiktig när du bänder upp den underliggande kontakten och ta den ur vägen från hem/Touch ID kabeln.

Det är väldigt lätt att skada din iPhone under det här steget. Arbeta långsamt och försiktigt, så du kan vara noggrann med bändningsverktyget. Om du skulle skada Touch ID hårdvaran, kan den endast ersättas av Apple.

Om kontakten inte enkelt kan öppnas kan du använda en värmepistol (hårtork) för att värma upp och mjukna limmet och sedan försöka igen.

Försök inte ta loss kontakten helt - flippa bara upp den en aning så att den underliggande hem/Touch ID sensor kabeln kan tas loss.

Genom att hetta upp runt hem/Touch ID sensorn gör du limmet mjukare och håller dess delikata kabel på plats, vilket gör den lättare att ta loss.

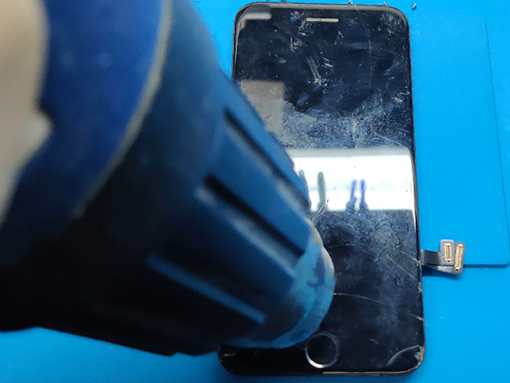

Vänd över skärmen. Använd en värmepistol (hårtork) och applicera den på botten av skärmen i cirka 90 sekunder för att mjukgöra limet på undersidan.

Använd öppningsplektrumet för att försiktigt separera limmet som håller hem/Touch ID sensor kabel till baksidan av skärmens panel.

Ta loss hem/Touch ID sensor genom att lyfta den genom framsidan av skärmen.

För att återinstallera den bör du först ta kabeln genom hålet på framsidan av skärmen.

Din ersättande del kan komma med en extra Y000 skruv som redan är installerad till höger om hemknappen. Ta loss den extra skruven så att du kan återinstallera hemknappen.

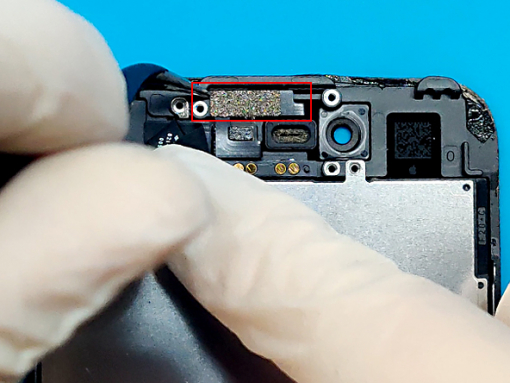

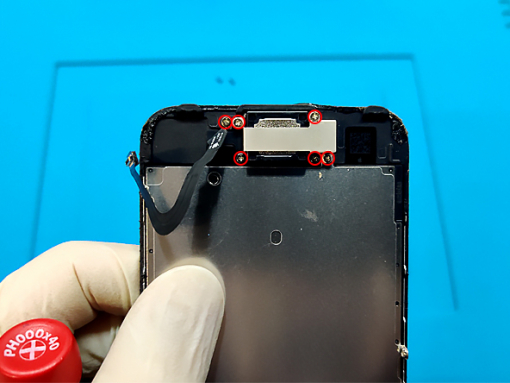

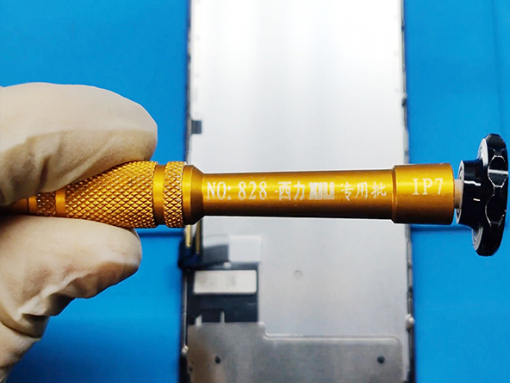

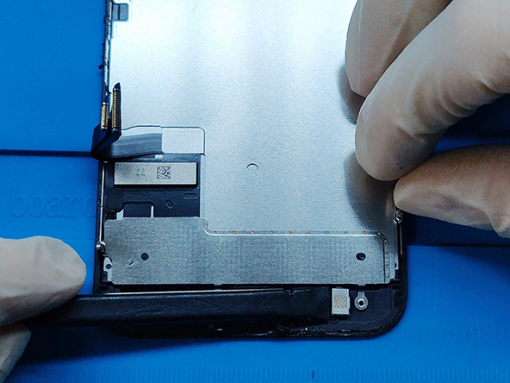

Skruva loss de 6 skruvar från metallkonsolen.

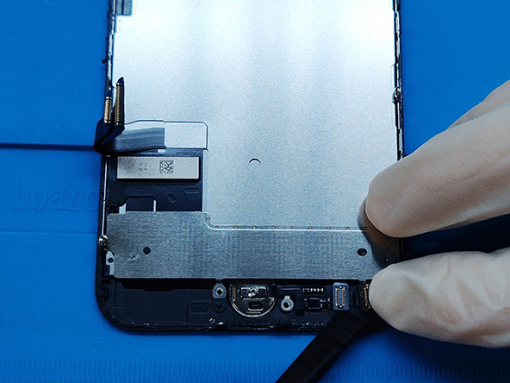

Ta loss metallkonsolen.

Försiktigt lyft framkamerans släta kabel.

Nu kan du ta loss hörluren från displaypartiet.

Hörlursmaskan, sensorarray och framkameran kommer som en enhet.

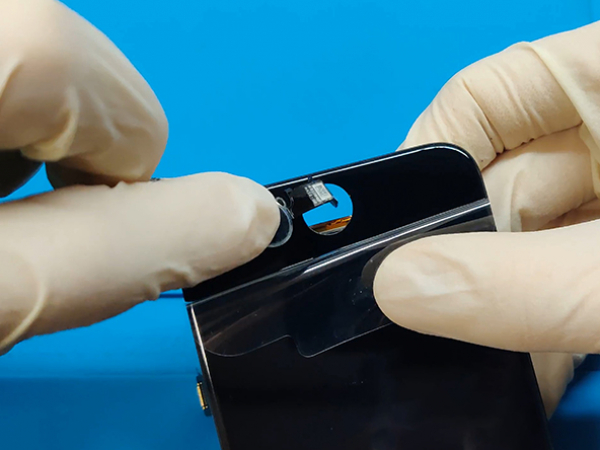

Använd en pincett för att försiktigt ta loss sensorn och hörlursmaskan från hålrumet.

Nu kommer hela partiet enkelt av.

Var försiktig så att du inte skadar den släta kabeln.
