iPhone 7 Plus Skärmbyte

Innan du börjar med reparationen, ladda ur batteriet under 25%.

Ett laddat Li-Ion batteri kan börja brinna om det punkteras.

Varning:

Om batteriet är svullet, se till att vara försiktig.

Värm inte mobilen. Du kan tillsätta isopropyl alkohol runt kanterna av bakskalet för att försvaga limmet

Bär skydd för ögon och händer när du jobbar med svullna batterier.

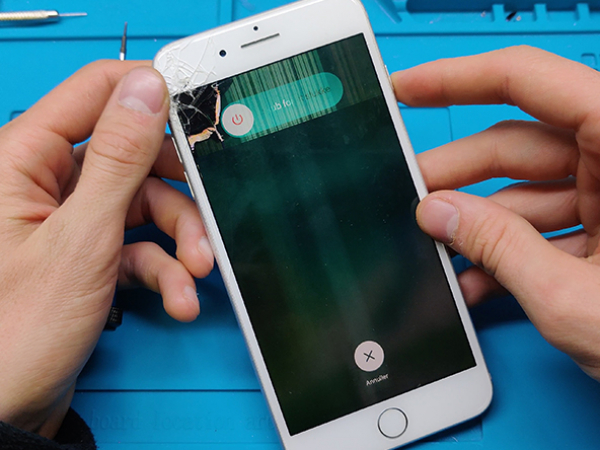

Slå av enheten.

Ta bort de två 3.4 mm pentalobskruvarna på bottenkanten av din iPhone.

OBS:

När du öppnar din iPhones skärm kommer du kompromissa med dess vattentäthet.

Ha ersättande förseglingar redo för när du kommer till det här steget, eller undvik exponering för vätska om du sätter ihop din iPhone utan att ersätta försegling.

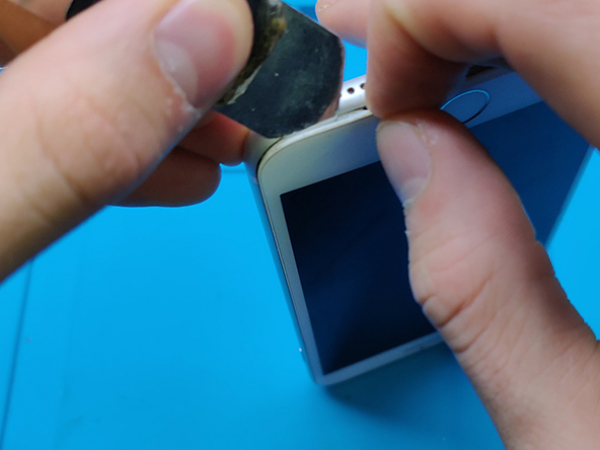

Sätt in den släta delen av spudget i gapet.

Det vattentäta limmet som håller skärmen på plats är väldigt starkt och att skapa detta gap tar mycket kraft.

Om du har svårt att öppna gapet, gunga på skärmen upp och ner för att försvaga limmet tills spudgern passar på insidan.

Tip 1:

Värm den nedre kanten av din iPhone för att hjälpa till att mjuka upp limmet som håller fast displayen, vilket gör det enklare att öppna.

Använd en värmepistol (hårtork) runt kanterna av din iPhone i ungefär en minut för att mjuka upp limmet på undersidan.

Tip 2:

Du kan använda en sugpropp för att hjälpa dig lyfta skärmen lättare.

Om skärmglaset är sprucket, förhindra ytterligare sprickor genom att tejpa över det.

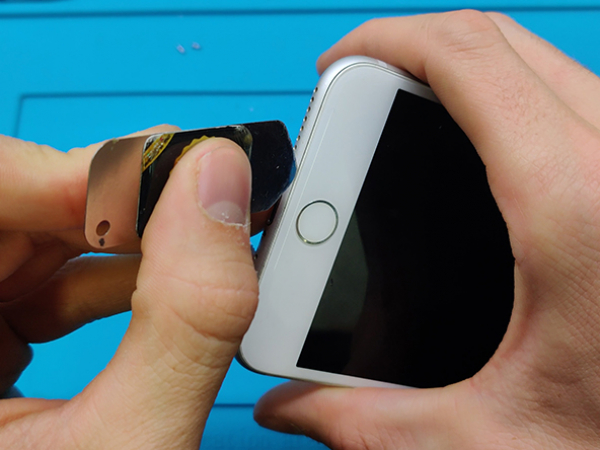

Skjut spudgerkanterna av din iPhone, börja från botten.

Vrid din spudger för att vidga gapet mellan displayen och bakskalet.

Börja inte bända längs ovansidan av kanterna av mobilen, eftersom du då riskerar att skada plastet som håller fast skärmen.

Drag displayen iväg från toppkanterna av mobilen för att koppla ur klämmorna som håller fast skalet.

Öppna din iPhone genom att svänga skärmen upp från den vänstra sidan, som omslaget på en bok.

Försök att inte helt separera den helt än, eftersom flera ömtåliga bandkablar fortfarande ansluter den till din iPhones logikkort.

OBS:

Lyft inte skärmen mer är 10º eftersom det finns bandkablar längs den högra kanten av enheten som ansluter skärmen till logikkortet.

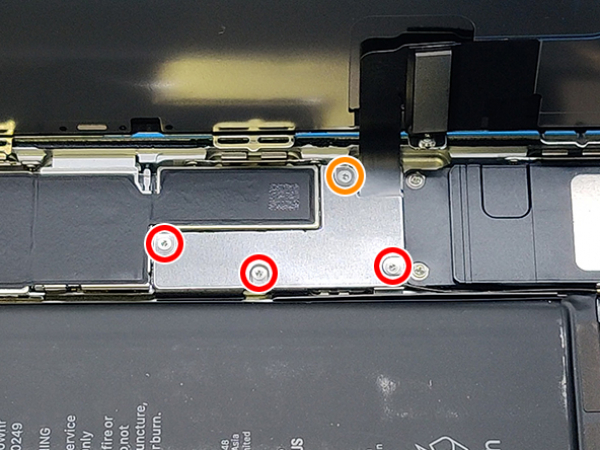

Ta loss fyra tri-point Y000 skruvar, som säkrar den nedre anslutningskonsolen, av följande längder:

Tre 1.2 mm skruvar

En 2.4 mm skruv

Tip:

Under reparationen, håll koll på alla skruvar och se till att de sätts tillbaka exakt var de kom från för att undvika skador på din iPhone.

Ta loss den nedre anslutningskonsolen.

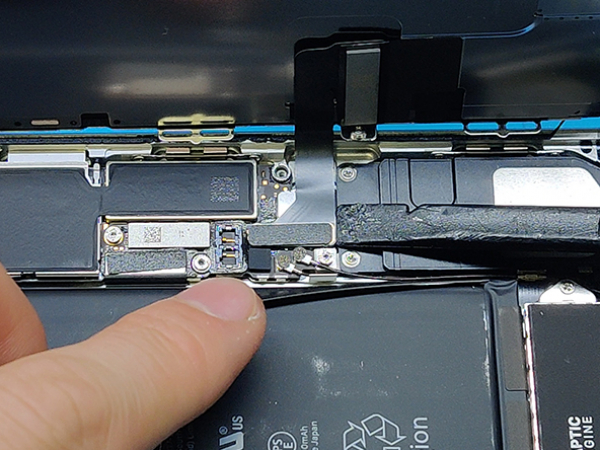

Använd spetsen av spudget för att lyfta batterikontakten ur från logikkortet.

Bänd kontaktkabeln upp för att förhindra att den kommer i kontakt med uttaget och ger effekt till mobilen.

Se till att batteriet är kopplat från innan du kopplar bort eller återkopplar kablar vid det här steget.

Använd en spudger eller en nagel för att ta loss de två lägre skärmkontakterna genom att bända dem upp från uttaget på logikkortet.

Ta loss två 1.3 mm Phillips skruvar som säkrar konsolen över frampanelens sensorkontakt.

Ta loss konsolen.

Koppla från frampanelens sensorkontakt från dess uttag på logikkortet.

Ta loss skärmpartiet.

OBS:

För att återansluta dessa kablar, tryck ned på en ände tills det klickas på plats, sedan gör du samma sak igen fast på den andra änden. Tryck inte ner på mitten. Om kontakten bara är lite ur linje, kan kontakten bändas och skapa permanent skada.

Om du har en blank skärm, vita linjer på den eller den har delvis eller helt förlorat touchrepsons efter du satt samman din mobil igen, försök koppla från och försiktigt återansluta båda av dessa kablar och se till att de är ordentligt fastsatta.

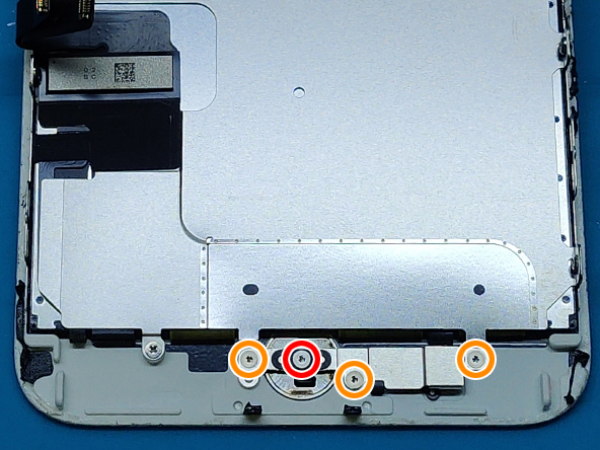

Ta loss de fyra Y000 skruvarna som säkrar konsolen över hem/Touch ID sensor:

En 1.1 mm skruv

Tre 1.3 mm skruvar.

Ta loss konsolen som säkrar hem/Touch ID sensor.

Bänd under den vänstra kanten av hemknappens kontaktkabel för att koppla från den från uttaget.

Tip:

När du sätter den samman igen, var försiktig så att du inte vrider åt skruvarna för hårt, annars kommer hemknappen inte fungera.

OBS:

Om hela kontakten börjar flippa uppåt utan att separera, tryck ner på kabeln på ovankanten av kontakten med den släta delen av din spudger, medan du samtidigt bänder upp den vänstra delen av kontakten. Var försiktig så att du inte skadar kabeln eller kontakten. Annars kan du permanent inaktivera sensorn.

Värm upp runt hem/Touch ID sensorn för att hjälpa till att mjuka upp limmet som håller fast kabeln, detta gör det lättare att på ett säkert sätt ta loss den.

Ta upp skärmpartiet.

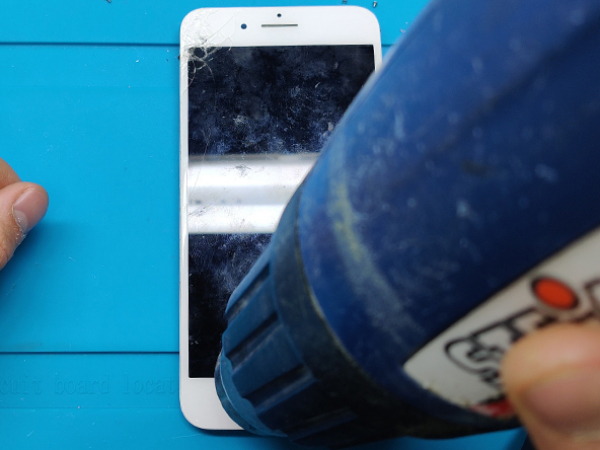

Använd värmepistol (hårtork) mot den nedre delen av skärmen i ca 90 sekunder för att mjuka upp limmet på undersidan.

Använd en öppningspick för att försiktigt separera limmen som håller hem/Touch ID sensor kabel på baksidan av skärmpanelen.

Ta loss hem/Touch ID sensor genom att lyfta upp framdelen av skärmen.

För att sätta tillbaka, sätt först kabeln genom hålet från framsidan av skärmen.

OBS:

Din ersättningsdel kan komma med extra Y000 skruvar som redan är installerade vid hemknappen. Ta loss onödvändiga skruvar så att du kan sätta tillbaka hemknappskonsolen.

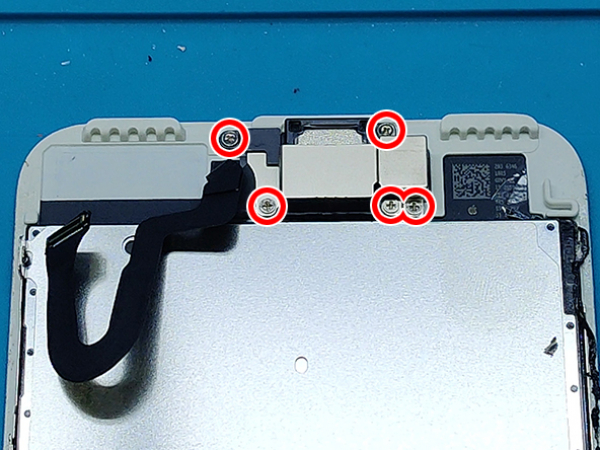

Skruva loss de 6 skruvar som håller metallkonsolen.

Ta loss metallkonsolen.

Lyft noggrant framkamerans släta kabel.

Nu kan du ta loss hörluren från skärmpartiet.

Hörlurens maska, sensorn och framkameran kommer i en del.

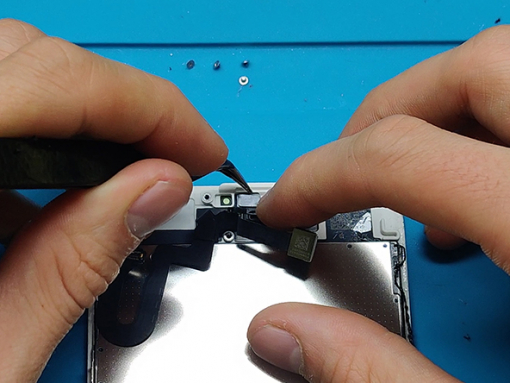

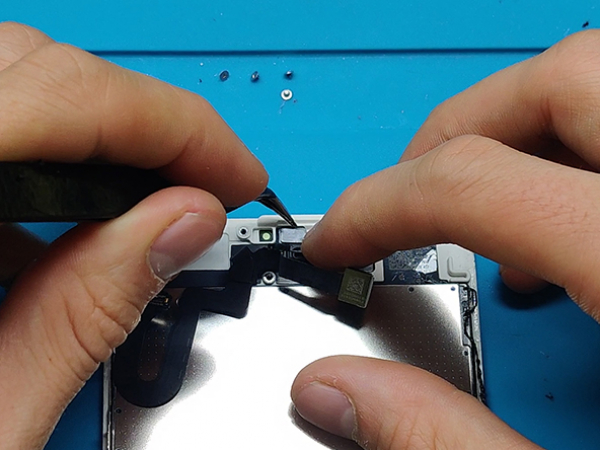

Använd pincetter för att försiktigt ta loss sensorn och hörlurens maska från hålen.

Nu bör hela partiet komma av ganska enkelt.

Var noggrann så att du inte sliter av den släta kabeln.
