iPhone 6s skärmbyte

Innan du börjar, ladda ur din iPhone under 25%.

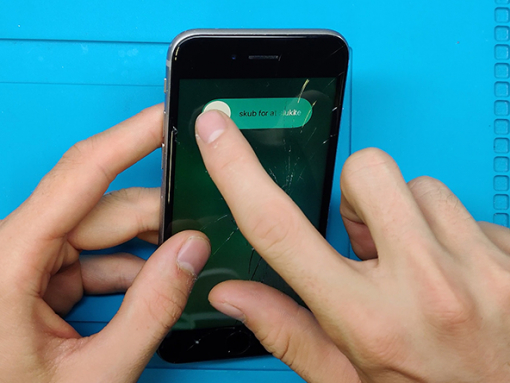

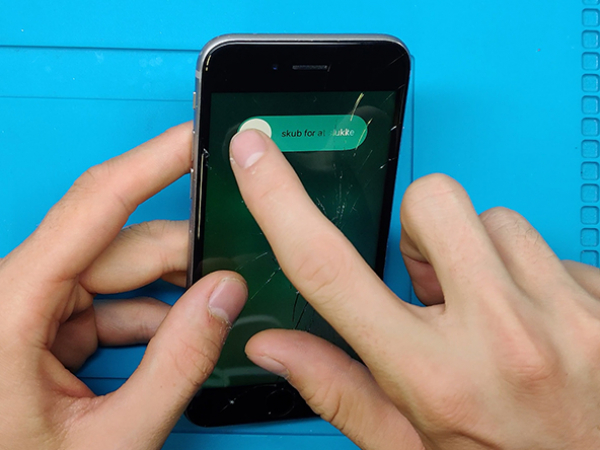

Slå av din iPhone innan du påbörjar demonteringen.

Varning:

Litiumjon batterier kan börja brinna och explodera om de skulle punkteras med metallverktyg.

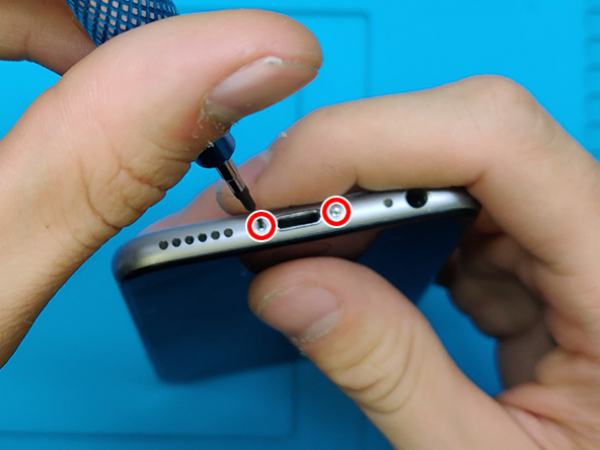

Ta loss de två pentalobe-skruvarna (3.4mm) bredvid Lightning kontakten.

Skjut in det släta öppningsverktyget i metall mellan displayen och metallramen.

Börja från botten av mobilen.

Vrid spudgern för att vidga gapet mellan displayen och bakglaset.

Fortsätt längs höger och vänster kant tills alla klämmor kommer loss.

OBS:

Undvik att bända längs den övre kanten av enheten, eftersom du kan skada plastklämmorna som säkrar displayen.

Tips 1:

Om din display är krossad, bör du tejpa över den för att undvika skador.

Lägg remsor av självhäftande tejp över mobilens display tills den är helt täckt.

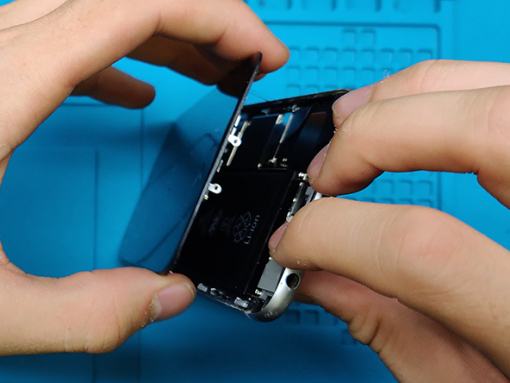

Ta loss bottendelen av frampanelen från metallskalet.

Använd ovankanten av mobilen som stöd.

Lyft displayen till ca 90° vinkel.

Ställ displayen mot en bok eller annat objekt medan du arbetar med mobilen.

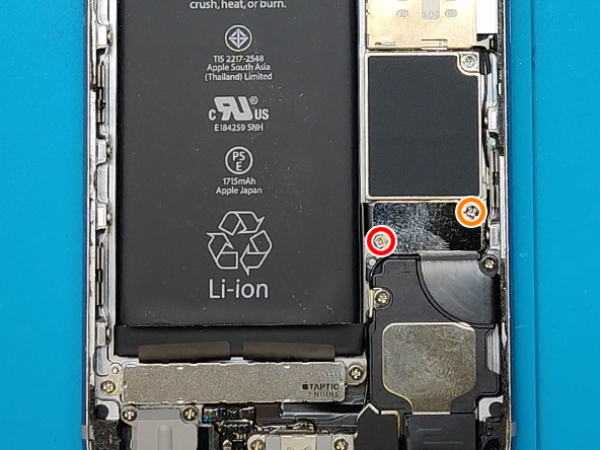

Ta loss en 2.2mm skruv och en 2.9mm skruv.

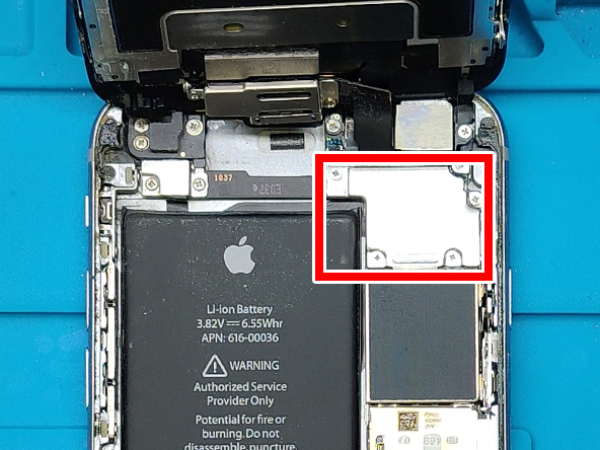

Ta loss metallfästet som skyddar batterikontakten.

Koppla loss batteriet med kanten av ett öppningsverktyg eller försök att försiktigt bända upp det med en ren fingernagel.

Tips:

Tryck bort batterikontakten från logikkortet för att hålla bort den från uttaget. På så sätt undviker du olycklig kontakt med batteriet under arbete.

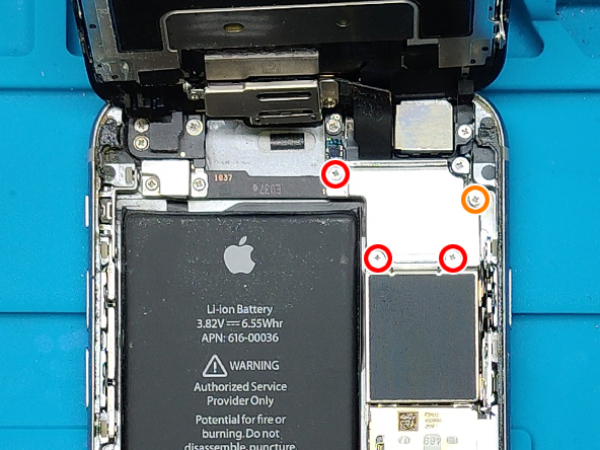

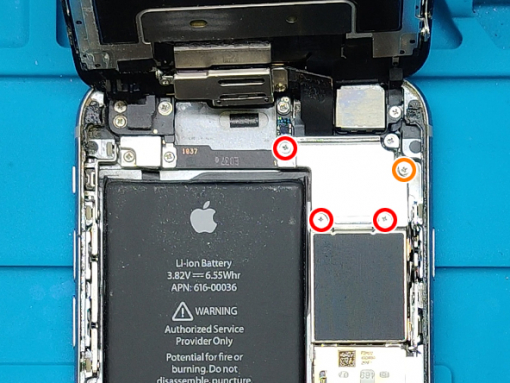

Ta loss de fem Phillips skruvarna som säkrar frampanelens hopsättning:

3x 1.2mm skruvar

1x 2.8mm skrivar

Ta loss frampanelens hopsättning.

Koppla från den framåtriktade kamerans anslutning.

Koppla från digitaliserarens flexkabel.

Koppla från LCD kabelanslutning.

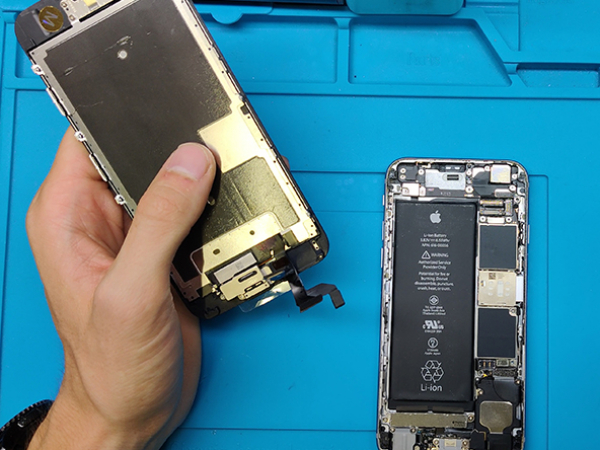

Separera frampanelens hopsättning från resten av mobilen.

OBS:

Håll LCD stående och stött hela tiden.

Varning:

Sortera skruvarna så att du kan sätta tillbaka dem i sina rätta uttag.

Vissa skruvar är längre än andra, att sätta in dem i fel hål kan orsaka permanenta skador.

OBS:

Se till att du endast bänder upp kabelnkontakterna och undvik uttagen på logikkortet.

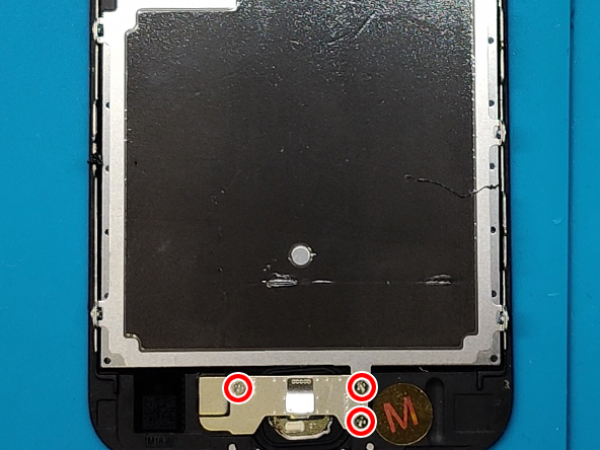

Använd en Phillips skruvmejsel för att ta bort tre 1.7mm skruvar från bottendelen av hopsättningen.

Ta loss metallkonsolen som säkrar hemknappen.

Koppla från hemknappens kontaktkabel.

Ta försiktigt bort hemknappen/fingeravtryckssensor.

OBS:

Touch ID fungerar ENBART med din mobils ursprungliga hemknapp, så du behöver sätta över hemknappen från din gamla skärm till den nya skärmen.

Din nya LCD kommer möjligen med en extra Phillips skruv installerad vid hemknappen.

Ta loss skruven så att du kan återinstallera hemknappen och konsolen.

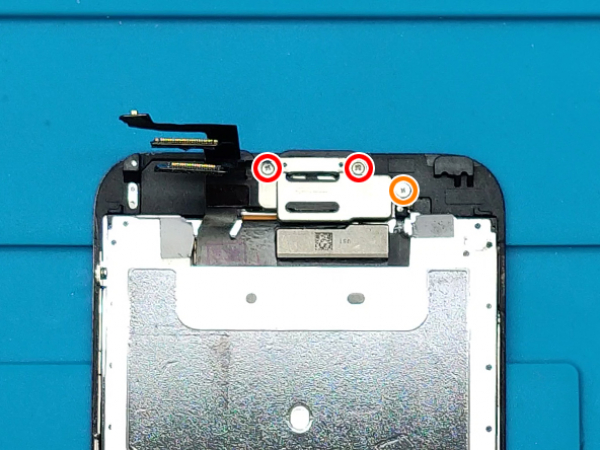

Du kan nu ta loss de 3 skruvarna från ovandelen av hopsättningen.

Två 2.3mm skruvar

En 1.3mm skruv

Ta loss metallkonsolen för hörluren, framkameran och sensorn.

Ta loss hörluren.

Ta loss framkameran och sensorn som en del.

OBS:

Sensorer och kameran kommer av som en del.

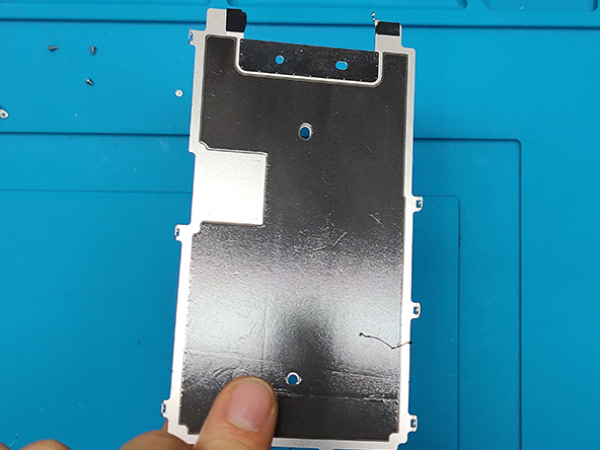

Ta loss hörlurens maska som sitter fast tillsammans.

Din nya frampanel kan komma utan ett metallskydd.

Hemknappens plattkabel och båda delarna av kontakterna är fastlimmade på den.

Du behöver föra över den från den gamla.

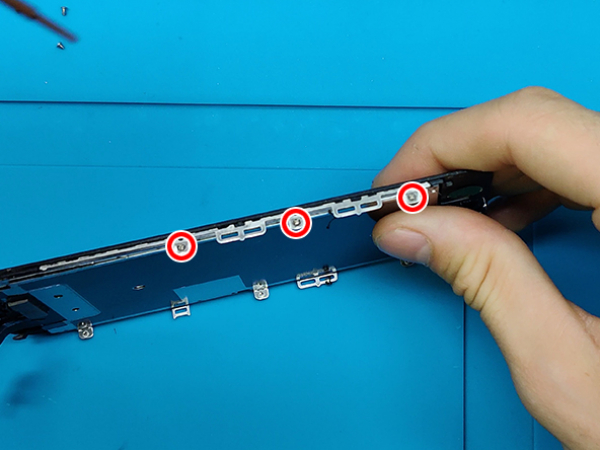

Ta loss de 6 skruvarna, 3 på båda sidor av hopsättningen.

Ta loss skruven från ovansidan.

En skruv från botten är redan borttagen med hemknappen.

OBS:

Jämför din originalskärm med den nya delen.

Kolla vilken av komponenterna du behöver föra över innan installering.

Nu kan du ta den nya frampanelen och installera metallskyddet du tidigare tog loss.

Sätt baksidan av hopsättningen och sätt ihop den med skruvar.

Installera nu framkameran, sensorer och högtalaren.

Placera konsolen på ovansidan av hopsättningen och sätt fast den med skruvar.

Sätt in hemknappen vid bottenhålet och sätt in kontakten.

Placera metallkonsolen på den och säkra med skruvar.

Det är nu dags att ansluta frampanelen till logikkortet.

Anslut LCD kabelkontakten.

Anslut hemknappens kabelkontakt.

Anslut högtalarens kontakt.

Anslut framkamerans kontakt.

Håll frampanelen stående.

Installera metallkonsolen och säkra den med de fem skruvar du tog loss vid steg 5.

Återanslut batteriet.

Installera metallkonsolen och säkra den med de 2 skruvar som togs loss vid steg 4.

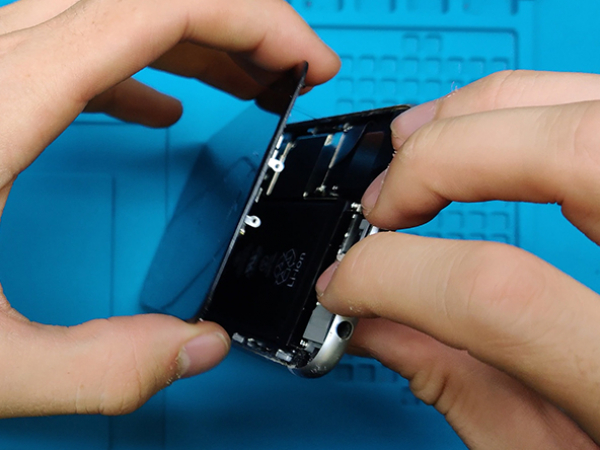

Sänk nu frampanelen och sätt fast klämmorna, börja med de övre.

Tryck försiktigt på kameran av skärmen och jobba nedåt.

Slutför reparationen med de två pentalobe-skruvarna (3.4mm).
