Demontering av iPhone 5 Bakåtvänd kamera

Innan demontering av din iPhone, var säker på att den är avstängd.

Ta bort de två 3,6 mm Pentalobe skruvarna bredvid Lightningkontakten.

Tryck fast en sugkopp på skärmen, precis ovanför hemknappen.

Se till att koppen är korrekt placerad på skärmen för att få det tätt vid fastsugning.

Kontrollera att sugkoppen är ordentligt fäst vid frontpanelen.

Medan iPhone hålls med en hand, dras sugkoppen uppåt för att separera frontpanelen ifrån bakre skalet.

Dra upp sakta med en bestämd, konstant kraft. Displayen har en mycket snävare passform än de flesta enheter.

Med vårt öppningsverktyg, börja försiktigt bända det bakre skalet nedåt, bort från displayen, medan du drar uppåt med sugkoppen.

Det finns flera clips som fäster frontpanelen till det bakre skalet, så du kan behöva använda en kombination av sugkoppen och plastöppningsverktyget för att frigöra frontpanelen.

Fortsätt att bända upp runt sidorna av frontpanelen, genom att lossa clipsen längs vänstra och högra sidan.

När clipsen har släppt från botten och sidorna av frontpanelen, dra bort botten från det bakre skalet.

Försök inte att helt ta bort frontpanelen ifrån bakskalet, eftersom det finns flera bandkablar som fortfarande sitter kvar på toppen av iPhone.

Lyft upp och rotera frontpanelen till ca 90 grader från det bakre skalet.

Ta bort följande skruvar som fäster frontpanelens kabelklämma till logikkortet:

Två 1,2 mm skruvar

En 1,6 mm Philips skruv

Ta bort frontpanelens kabelklämma från logikkortet.

Använd vårt öppningsverktyg för att koppla bort de tre kablarna på frontpanelen:

Frontkamera och sensorkabel

Digitizer-kabel

LCD-kabel

Vid återmontering av din telefon, kan LCD-kabeln lossna från kontakten. Detta kan orsaka vita linjer, eller så visas ingenting alls när du startar telefonen igen. Om detta händer, återanslut helt enkelt kabeln och starta om din telefon. Det bästa sättet att stänga av och slå på din telefon är att koppla ur och återansluta batteriet.

Ta bort frontpanelen ifrån bakskalet.

Ta bort följande två skruvar som fäster batteriets metallkontakt till logikkortet:

En 1,8 mm Philips skruv

En 1,6 mm Philips skruv

Ta bort batteriets metallkontakt från iPhone.

Använd vårt öppningsverktyg för att försiktigt bända upp batterikontakten från sin sockel på logikkortet.

Var försiktig så att endast batteriets kontakt bänds upp och inte sockeln på logikkortet. Om du bänder upp logikkortets sockel, kan du skada kontakten helt.

Sätt in änden av öppningsverktyget mellan batteriet och det bakre skalet i nedre delen på iPhone.

Sätt in öppningsverktyget längs den högra kanten av batteriet och bänd upp på flera punkter för att helt separera det från limmet som fäster det till bakre skalet.

Bänd inte upp för hårt, eftersom detta kan deformera eller punktera batteriet permanent.

Om det behövs, använd den synliga genomskinliga plastfliken för att lossa batteriet från limmet som fäster det till iPhone.

Ta bort batteriet.

Använd spetsen på en spudger för att bända upp mobilantennkabeln ur sin sockel på logikkortet, strax ovanför högtalaren.

Ta bort följande två skruvar som håller övre logikkortets fäste till det bakre skalet:

En 1,5 mm Philipsskruv

En 2,3 mm Philipsskruv

Ta bort fästet från övre delen av logikkortet.

Var försiktig med att inte bryta av den lilla jordande fliken som sticker upp från fästet bredvid den bakre kameran.

Använd den platta änden av en spudger för att demontera följande tre kablar från logikkortet:

Övre förbindelsekabel

Knappkabel

Nedre förbindelsekabel

Ta bort de två 1,3 mm skruvarna från den inre överdelen av det bakre skalet.

Ta bort den återstående 1,2 mm Philipsskruven i mellandelen av logikkortets fäste.

Ta bort fästets mellandel från logikkortet.

Använd en spudger för att bända upp Lightning-kontaktens anslutningskabel från sin sockel på logikkortet.

Dra försiktigt kabeln bakåt och ur vägen från logikkortet.

Tryck ned SIM-kortet på höger sida av iPhone med ett SIM-kortsverktyg eller ett böjt gem för att få loss SIM-kortfacket.

Ta ut SIM-kortfacket från iPhone.

Ta bort följande skruvar som fäster logikkortet till det bakre skalet:

Två 2,3 mm skruvar

Tre 2,7 mm dödlägesskruvar

Dessa skruvar har ett skruvspår som liknar Philip's, men vi tycker det bästa verktyget är en vanlig 2,5 mm spårskruvmejsel.

Rotera logikkortet mot batterisidan av det bakre skalet.

Försök inte att helt ta bort logikkortet från bakskalet, ännu, då det fortfarande är en kabel ansluten till undersidan av logikkortet.

Blixtens omgivning är fäst till det bakre skalet. Om den sitter kvar på det bakre skalet ta bort det med pincett och återmontera på blixtenheten.

Använd spetsen på vår spudger för att bända upp Wi-Fi antennkabeln ur sin sockel på undersidan av logikkortet.

Ta bort logikkortet från bakskalet.

Medan logikkortet är borttaget ur din telefon, lägg det på en jordad antistatisk matta för att förhindra eventuella skador på kretsarna.

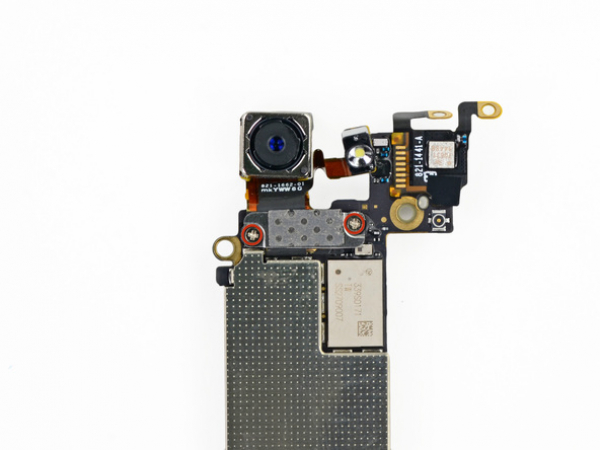

Ta bort de två 1,1 mm skruvarna som fäster den bakåtvända kameran till logikkortet.

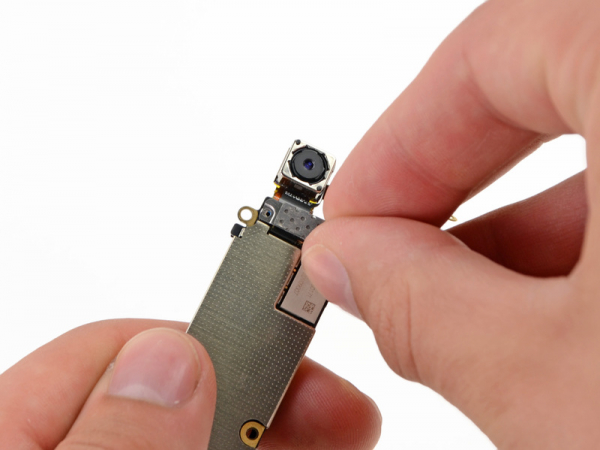

Ta bort den bakåtvända kamerans fäste från logikkortet.

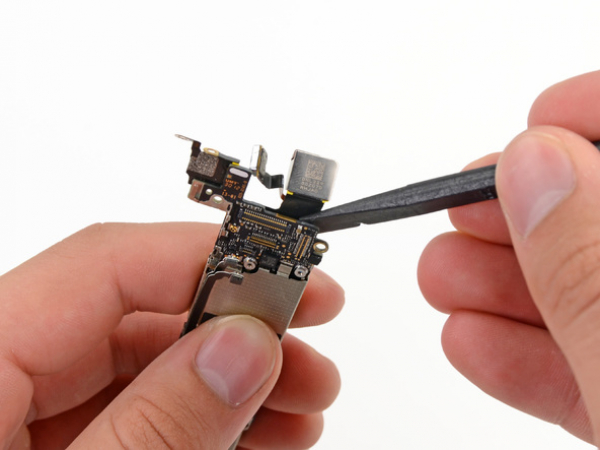

Använd den platta änden av en spudger för att lossa den bakåtvända kamerans kabel från sin sockel på logikkortet.

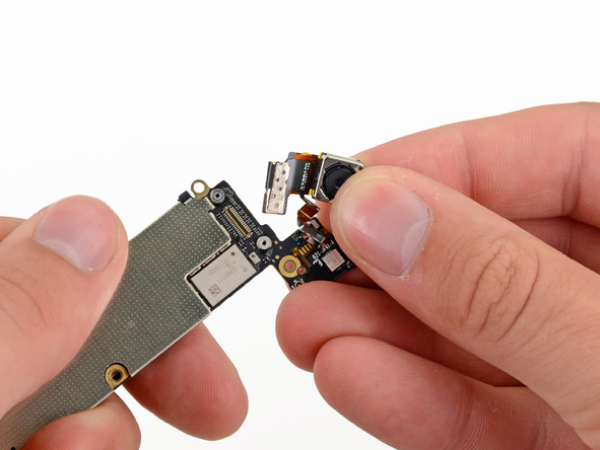

Ta bort den bakåtvända kameran från logikkortet.
