Demontering av iPhone 4S högtalarlåda
Steg 1 - Batterilucka
Innan man demonterar sin iPhone, måste man vara säker på att den är avstängd.
Ta bort bort de två 3,6 mm Pentalobe skruvarna bredvid dockningskontakten.
Vid återmontering, rekommenderar vi att man byter 5-stjärniga skruvarna med motsvarande Philip's skruvar.
5-stjärniga skruvmejseln ska användas endast en gång, eftersom den kan skada skruvarna.
Steg 3
Dra försiktigt bort batteriluckan från iPhone's baksida så att plastclipsen fästa vid bakstycket inte skadas.
Ta bort bakstycket från iPhone.
Steg 4 - Batteri
Till toppen
Ta bort följande skruvar som fäster batteriet vid logikkortet:
En 1,7 mm Philips skruv
En 1,5 mm Philips skruv
Steg 5
Använd vårt öppningsverktyg för att dra ut tryckkontakten under batterikontakten.
Vid återmontering av tryckkontakten, se till att rengöra den med ett avfettningsmedel som Windex eller isopropylalkohol. Fett på fingrarna kan skapa trådlösa störningar.
Använd änden på öppningsverktyget för att försiktigt bända loss batterikontakten från sin sockel på logikkortet.
Var försiktig så att bara batterikontakten lossas och inte kontakten på logikkortet. Om man försöker lossa kontakten på logikkortet kan man bryta sönder kontakten
Steg 6
Sätt in öppningsverktygets spets mellan batteriet och ytterskalet nära iPhone's nedre vänstra hörn.
Dra öppningsverktyget längs batteriets högra kant och bänd upp det på flera punkter för att helt separera det från det lim som fäster det till ytterskalet.
Steg 7
Använd den synliga genomskinliga plastfliken till att dra bort batteriet från limmet som fäster det till iPhone.
Ta bort batteriet.
Steg 8 - Högtalarlåda
Till toppen

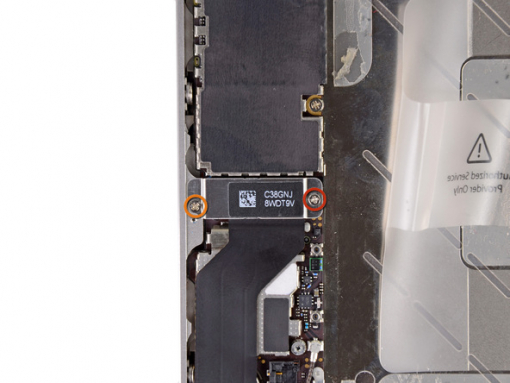

Ta bort följande skruvar som fäster dockanslutningskabelns skydd till logikkortet:
En 1,5 mm Philipsskruv
En 1,2 mm Philipsskruv
Ta bort dockanslutningskabelns metallskydd.
Steg 10

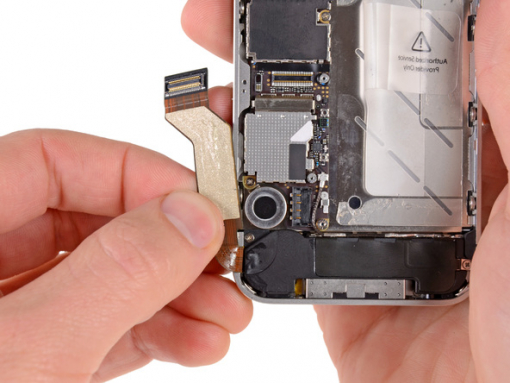

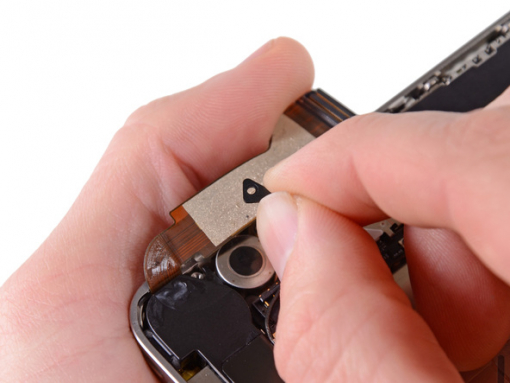

Skala ren dockningskontaktkabeln från det lim som fäster den till logikkortet och sidan av högtalarlådan.
Steg 11

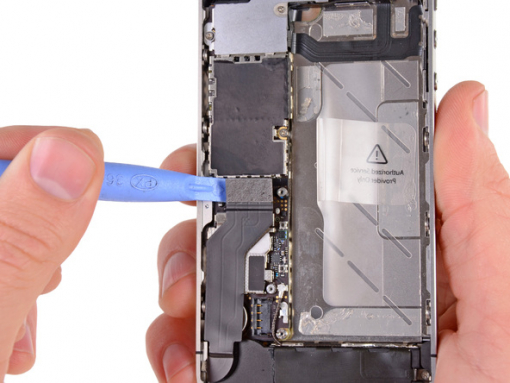

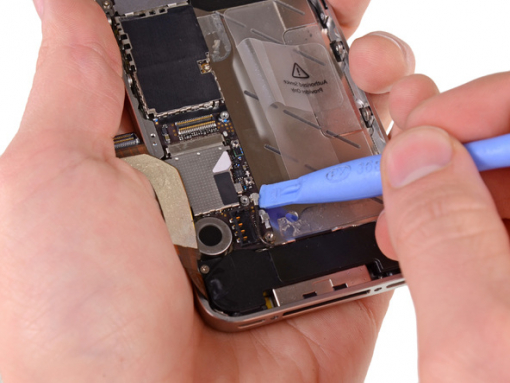

Använd änden på plastverktyget för att bända loss mobilantennkabeln från sin sockel på logikkortet.
Ta loss mobilantennkabeln från de undre metallfingrar anslutna till logikkortet.
Steg 14

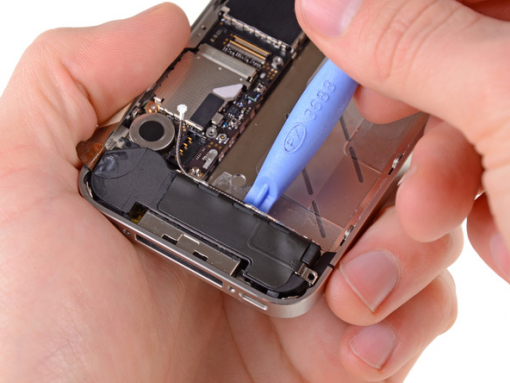

Använd öppningsverktyget av plast för att lyfta högtalarlådan ur skalet, men var försiktig så att inte EMI fingrarna skadas på den fästade Wi-Fi-antennen.
Ta bort högtalarlådan.

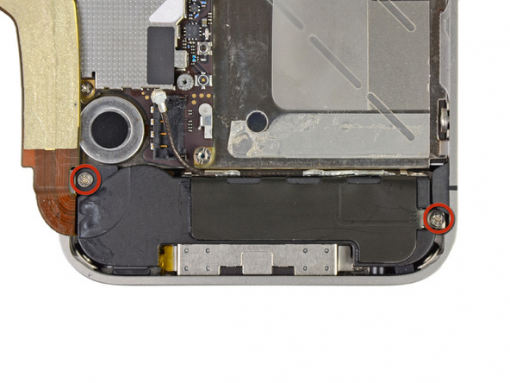

Innan du återmonterar högtalarlådans skruvar, var säker på att Wi-Fi's EMI fingrar hamnade under läppen i iPhones metallskal.
Innan återmontering, se till att rengöra alla metall-mot-metall kontaktpunkter mellan Wi-Fi-antennens EMI fingrar och iPhones skal med ett avfettningsmedel som Windex eller isopropylalkohol. Fett på fingrarna kan orsaka dålig kontakt.
