Demontering av iPhone 4S främre kamera
Steg 1 - Batterilucka
Innan man demonterar sin iPhone, måste man vara säker på att den är avstängd.
Ta bort bort de två 3,6 mm Pentalobe skruvarna bredvid dockningskontakten.
Vid återmontering, rekommenderar vi att man byter 5-stjärniga skruvarna med motsvarande Philip's skruvar.
5-stjärniga skruvmejseln ska användas endast en gång, eftersom den kan skada skruvarna.
Steg 3
Dra försiktigt bort batteriluckan från iPhone's baksida så att plastclipsen fästa vid bakstycket inte skadas.
Ta bort bakstycket från iPhone.
Steg 4 - Batteri
Till toppen
Ta bort följande skruvar som fäster batteriet vid logikkortet:
En 1,7 mm Philips skruv
En 1,5 mm Philips skruv
Steg 5
Använd vårt öppningsverktyg för att dra ut tryckkontakten under batterikontakten.
Vid återmontering av tryckkontakten, se till att rengöra den med ett avfettningsmedel som Windex eller isopropylalkohol. Fett på fingrarna kan skapa trådlösa störningar.
Använd änden på öppningsverktyget för att försiktigt bända loss batterikontakten från sin sockel på logikkortet.
Var försiktig så att bara batterikontakten lossas och inte kontakten på logikkortet. Om man försöker lossa kontakten på logikkortet kan man bryta sönder kontakten
Steg 6
Sätt in öppningsverktygets spets mellan batteriet och ytterskalet nära iPhone's nedre vänstra hörn.
Dra öppningsverktyget längs batteriets högra kant och bänd upp det på flera punkter för att helt separera det från det lim som fäster det till ytterskalet.
Steg 7
Använd den synliga genomskinliga plastfliken till att dra bort batteriet från limmet som fäster det till iPhone.
Ta bort batteriet.
Steg 8 - Dockningskontaktkabel
Till toppen
Ta bort de skruvar som säkrar skydd på dockanslutningskabeln till logikkortet:
En 1,5 mm Phillips skruv
En 1,2 mm Phillips skruv
Ta bort dockanslutningskabelns metallskydd.
Steg 9
Använd kanten av vårt öppningsverktyg för att bända dockningskabeln upp från sin sockel på logikkortet.
Steg 10
Skala dockningskontaktkabeln bort från lim som fäster till logikkortet och sidan av högtalarlådan.
Steg 11
Använd kanten av öppningsverktyget för att bända den cellulära antennkabeln upp från sin sockel på logikkortet.
Ta loss den cellulära antennkabeln ut från de nedre metallfingrar som är anslutna till logikkortet.
Steg 12 - Bakkamera
Till toppen
Om det finns, använd en pincett eller vårt öppningsverktyg för att ta bort den yttre plastring som ligger på toppen av bakkamerans blixt.
Steg 13
Ta bort de fyra skruvar som håller kabelnskyddet till logikkortet:
En 2,7 mm Phillips skruv
En 2,6 mm Phillips skruv
En 1,3 mm Phillips skruv
En 1,2 mm Phillips skruv
Steg 14
Använd kanten av vårt öppningsverktyg för att bända kabelskydds flikar ur sina socklar skurna i EMI-skärmen på logikkortet.
Lyft kabelskyddet från denna kant som är närmast toppen och ta bort den från din iPhone.
Steg 15
Använd kanten av vårt öppningsverktyg för att bända bakkamerans kontakt upp från sin sockel på logikkortet.
Var försiktig med att inte bryta några komponenter från den omgivande yta på logikkortet medan du bänder uppåt.
Ta bort bakkameran från din iPhone.
Det finns en liten gummipackning som sitter under bakåtvända kameran. Se till att den sitter rätt innan du återmonterar.
Steg 16 - IPhone 4S SIM-kort
Till toppen
Använd vårt SIM-utmatningsverktyg eller ett gem för att mata ut SIM-kortet och dess hållare.
Detta kan kräva en betydande mängd av kraft.
Ta bort SIM-kortet och dess hållare.
Steg 17 - Logikkortet
Till toppen

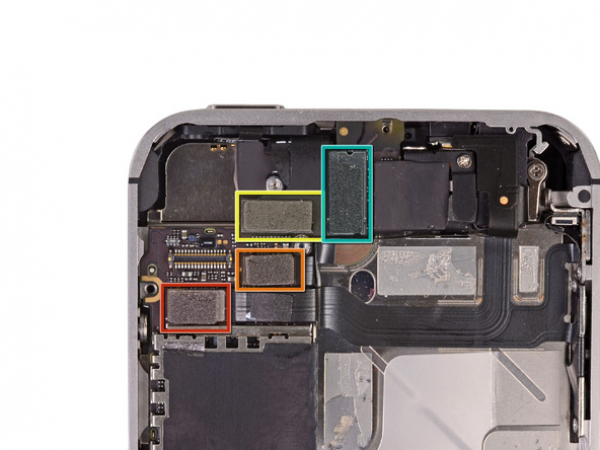

Ta bort de fem kablarna nära toppen av logikkortet i följande ordning:
Hörlursuttag / volymknappens kabel
Främre kamerans kabel
Digitizer kabel
Skärm-datakabel
Strömbrytare kabel (finns under hörlursuttaget / volymknappens kabeln som visas i den andra bilden).
För att koppla bort kablarna, använd kanten av vårt öppningsverktyg för att försiktigt lyfta kontakterna upp och ut ur socklarna på logikkortet.
Var försiktig med att inte bryta någon av de små och ömtåliga ytmonterade komponenter medan du kopplar bort kablarna.
Steg 22
Om det finns, skala en bit svart tejp som täcker den dolda skruven nära strömbrytaren.
Ta bort 2,6 mm Phillips skruven som fäster logikkortet nära strömbrytaren.
(Var försiktig när du tar bort den här skruven och kontakten som hålls av skruven, kontaktfliken lossnar tillsammans med skruven)
Steg 23
Ta bort följande skruvar som säkrar logikkortet till skalet:
En 2,5 mm Phillips skruv nära vibratormotor
En 2,4 mm Phillips skruv
En 3,6 mm separator längs sidan av logikkortet närmast batteriöppningen.
Använd en liten skruvmejsel för att ta bort den enda 3,6 mm separatorn.
Steg 24
Lyft försiktigt logikkortet från änden närmast högtalarlådan och skjut den bort från den övre kanten av din iPhone.
Ta bort logikkortet.
Före montering, se till att rengöra alla kontaktpunkter i metall på logikkortet (inte de passande halvor kontakter) med avfettningsmedel såsom Windex eller isopropylalkohol. Fett på fingrarna kan orsaka jordningsproblem.
Steg 25
Var försiktig med att inte förlora det lilla jordfingret för bakre kameran nära strömbrytaren. Detta finger sitter ovanpå kretskortet, nerskruvad, och täckt med vidhäftande svart plast tejp.
