HTC M8 Batteribyte

Innan du börjar med reparationen, ladda ur batteriet under 25%.

Ett laddat Li-Ion batteri kan börja brinna och explodera om punkterat.

Varning:

Om batteriet är svullet, se till att vara försiktig.

Hetta inte upp din mobil. Du kan använda isopropylalkohol runt kanterna för att försvaga limmet.

Bär skydd för ögon och händer när du arbetar med ett svullet batteri.

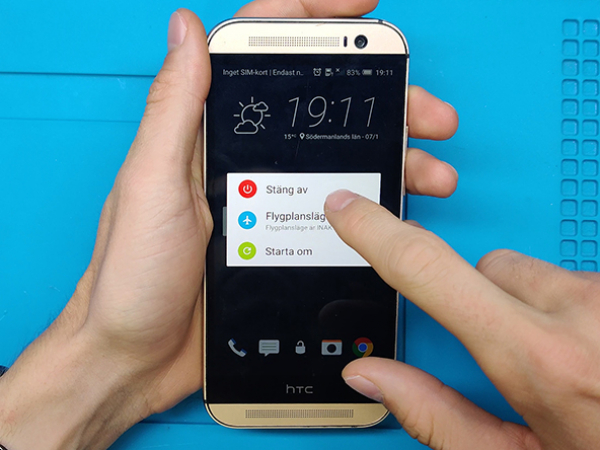

Slå av enheten.

Du kan använda ett gem eller SIM-korts utmatningsstift.

Sätt in stiftet i hålet, som sitter uppe i vänstra hörnet på mobilen.

Tryck ned för att mata kortet.

Ta loss SIM kortet från din HTC One M8.

OBS:

Att mata ut SIM-kortet kan kräva en del kraft.

När du sätter tillbaka SIM kortet, se till att det är riktat korrekt i förhållande till facket.

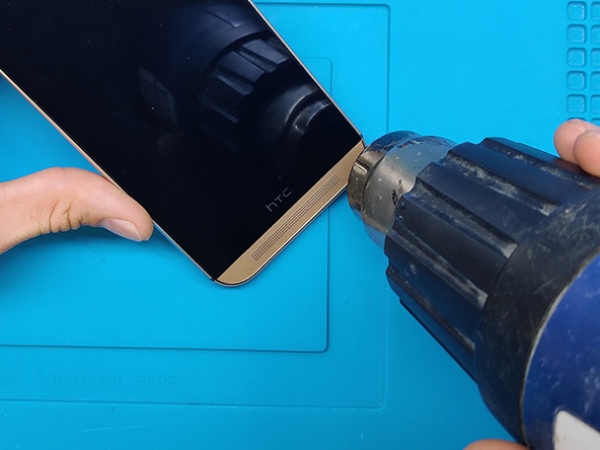

Använd värmepistol eller hårtork runt kanterna av mobilen i ca en minut för att mjuka upp limmet på undersidan.

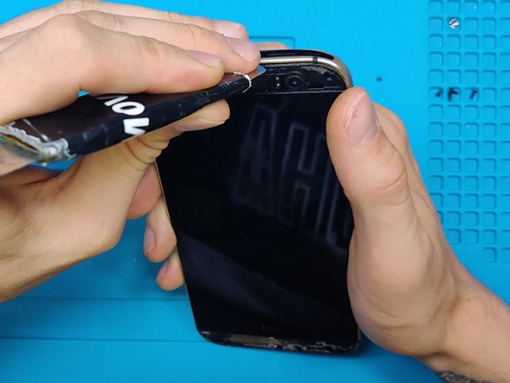

Använd en plast spudger eller ett tunt öppningsverktyg i metall för att försiktigt få upp det nedre gallret.

Ta loss det övre gallret på samma sätt.

OBS:

Det kvarblivande limmet kan tas bort med isopropylalkohol.

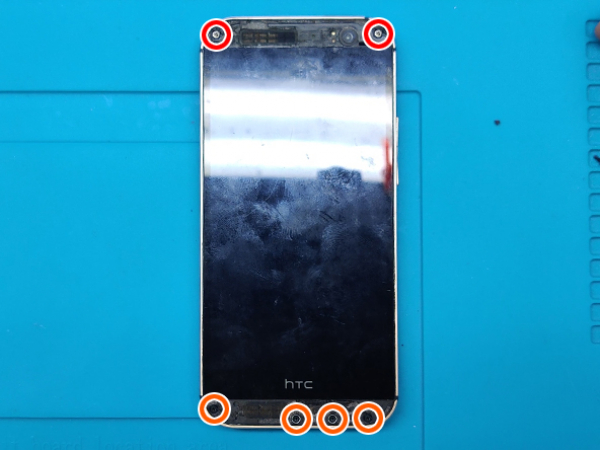

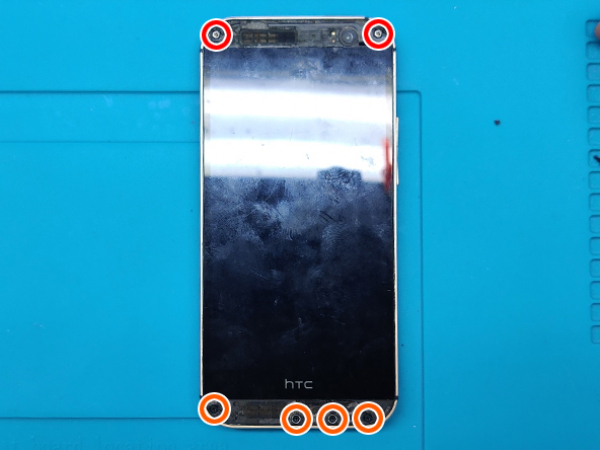

Ta loss de två silvriga 3mm Philips #00 skruvarna från ovansidan.

Ta loss de fyra svarta 4mm T5 Torx skruvar från botten.

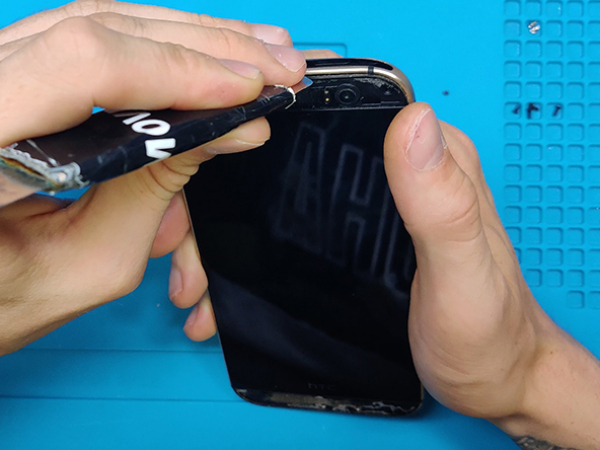

Jobba runt mobilen med en spudger för att lossa klämmorna som säkrar bakskalet till skärmen.

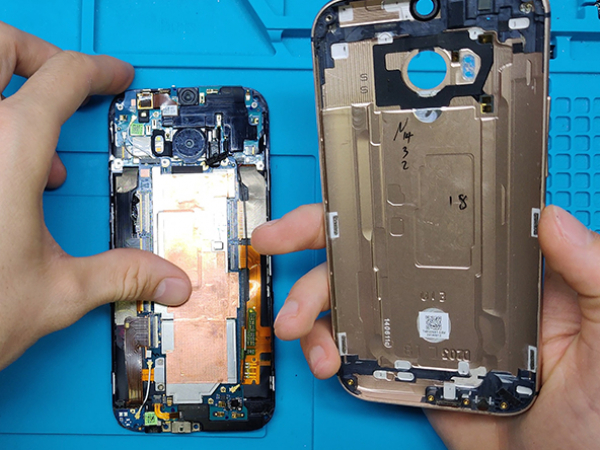

När du lyckats få loss skärmen, separera den från chassit.

OBS:

En metallspudger används, men en nylonspudger är ett bättre val för att förhindra skador på enheten.

Var försiktig så att du inte förlorar power knappen: den sitter löst i överdelen av det nedre chassit.

Varning:

En del kraft kan behövas för att få loss skalet.

5.1 - Moderkort

Ta loss de två silvriga 2 mm Phillips #00 skruvarna som säkrar batterikontakten till moderkortet.

Använd ett öppningsverktyg i plast för att försiktigt bända upp batterikontakten.

Använd spetsen av spudgern för att lyfta batterikontakten ur dess uttag på logikkortet.

Anslut det nya batteriet till moderkortet och slå på enheten för att testa det.

Efter ett lyckat test, koppla loss batteriet för att fortsätta med reparationen.

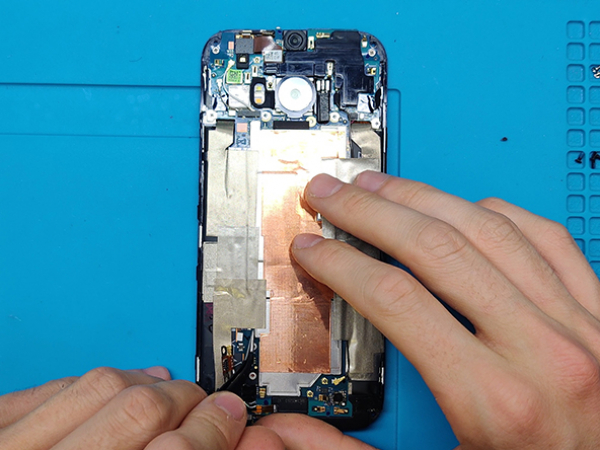

Kontakterna och delarna av kortet är täckta med skyddsfolie.

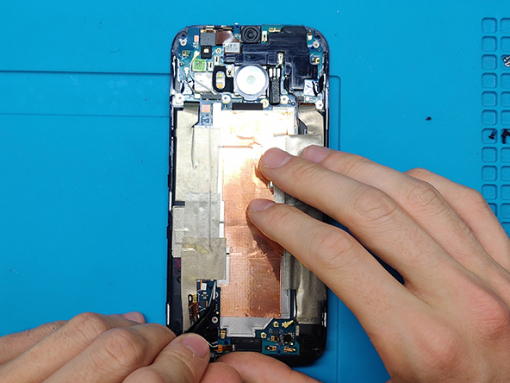

För att nå kontakterna, ta loss all folie.

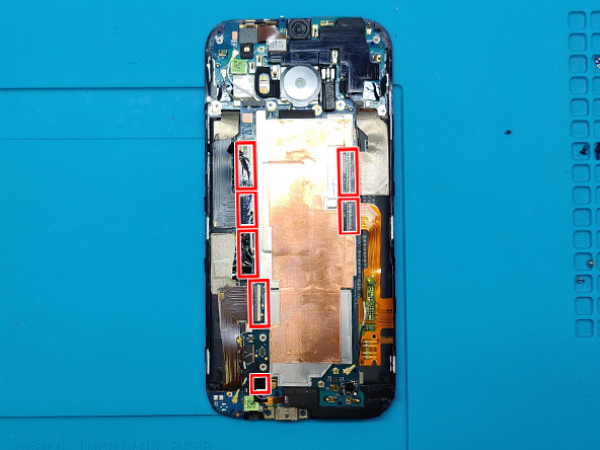

Använd spetsen av spudgern för att koppla från de sju ZIF kontakterna.

Använd pincett för att försiktigt dra loss de sju kablarna från kontakterna.

Använd en spudger eller ett pincett för att koppla loss de två (fyra) antennkablarna.

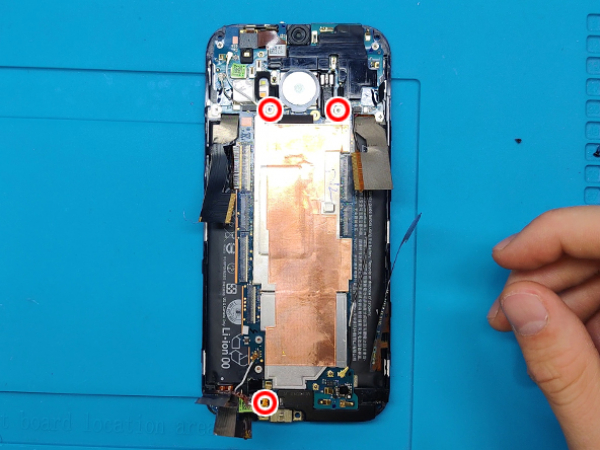

Ta loss de tre silvriga 3mm skruvarna med en T5 skruvmejsel.

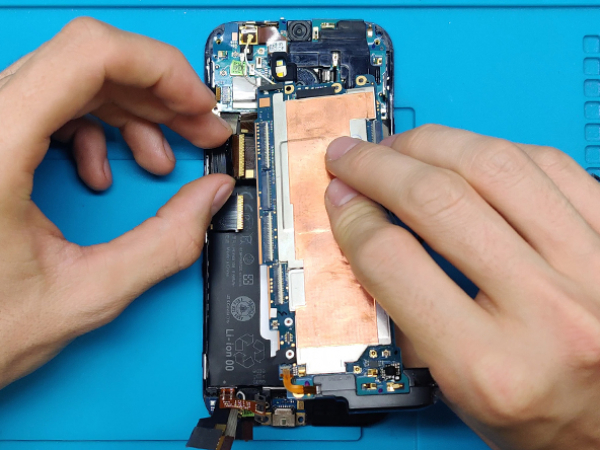

Använd ett öppningsverktyg i plast för att försiktigt bända upp moderkortet från skärmen.

Tips:

Använd en värmepistol för att lossa på limmet som håller moderkortet fast vid skärmen.

Böj försiktigt kablarna ur vägen för batteriet.

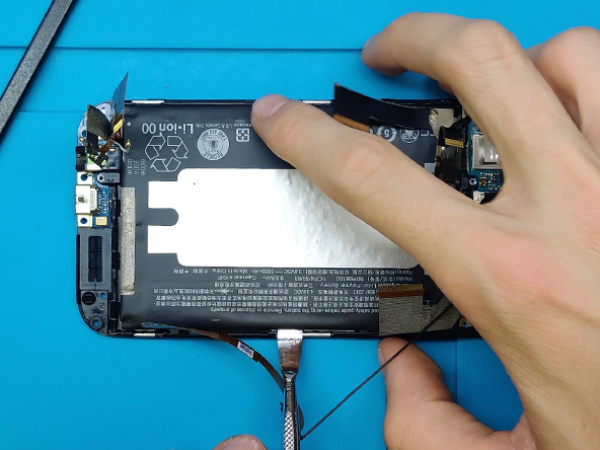

Använd en spudger eller ett öppningsverktyg i plast för att försiktigt bända upp batteriet från skärmen.

Tips:

Använd en hårtork eller värmepistol för att lossa på limmet som säkrar batteriet till skärmen.

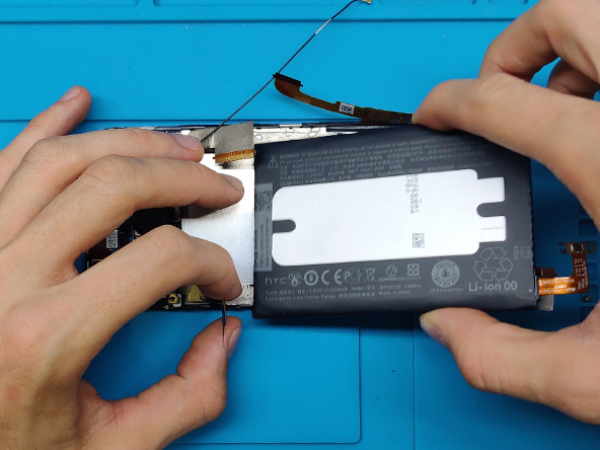

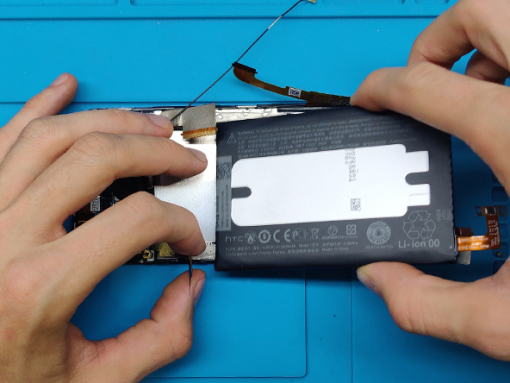

Placera det nya batteriet i display-partiet.

Var försiktig med kablarna.

Det finns tillräckligt med gammalt lim på partiet så du inte behöver lägga på mer.

Från och med nu kan du bara omvänd de första 6 stegen.

Var försiktig när du installerar kortet.

Skydda kortet med de tre silvriga 3mm skruvarna.

Koppla tillbaka kablarna, ZIF kontakterna och antenner.

Lämna batteikontakten till sist.

Installera två silvriga 2mm Phillips #00 för att säkra batterikontakten till moderkortet.

Nu kan du sätta display-partiet i bakskalet.

Börja med den övre delen.

Tryck sedan runt skärmen.

Alla klämmor bör hoppa tillbaka för att säkra display-partiet.

Säkra de fyra svarta 4mm T5 Torx skruvarna vid bottenkanten.

Säkra de två silvriga 3mm Phillips #00 skruvarna vid ovansidan.

Installera nedre och övre högtalargrillar.

OBS:

Det finns tillräckligt med gammalt lim på högtalargrillarna, så de bör sitta tight.
