Demontering av Samsung Galaxy S III framåtvänd kamera

Följande fyra steg kan åstadkommas utan ett plastöppningsverktyg. Men, det är rekommenderat att använda ett verktyg för att undvika skador på clipsen längs bakstycket.

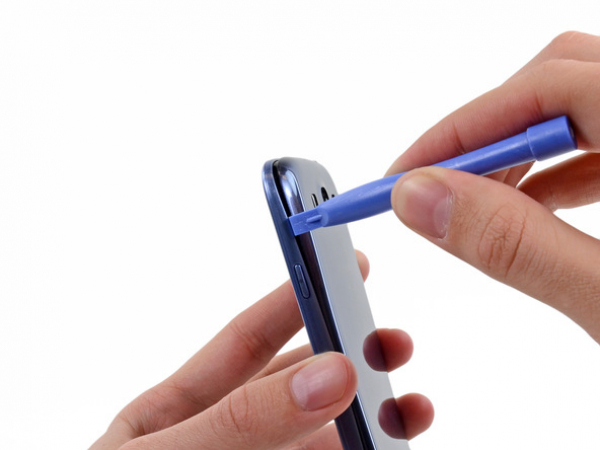

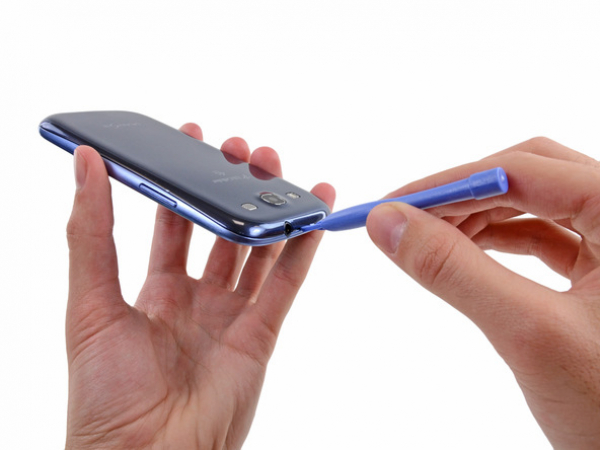

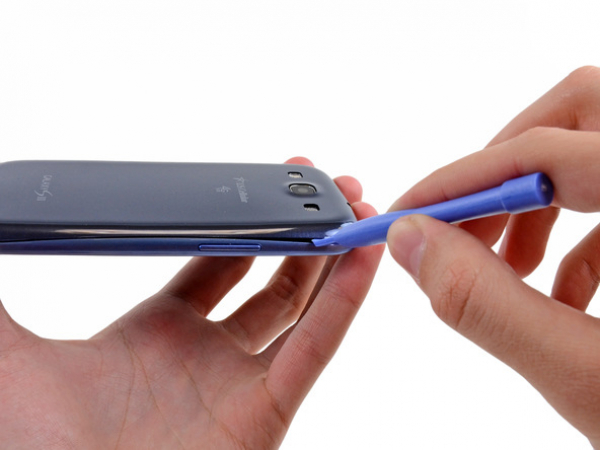

Sätt in vårt öppningsverktyg eller nageln i skåran i gapet mellan bakstycket och resten av telefonen, som ligger på överdelen av enheten.

Vrid försiktigt öppningsverktyget för att ta bort clipsen som fäster överdelen av bakstycket.

Dra öppningsverktyget åt vänster längs den övre kanten och upprepa den vridande rörelsen för att öka avståndet mellan bakstycket och telefonen.

Fortsätt att flytta öppningsverktyget runt kanten av det övre vänstra hörnet, som försiktigt bänds upp längs bakstycket.

Bänd längs den övre högra sidan, och fortsätt bända nedåt på den högra sidan av bakstycket.

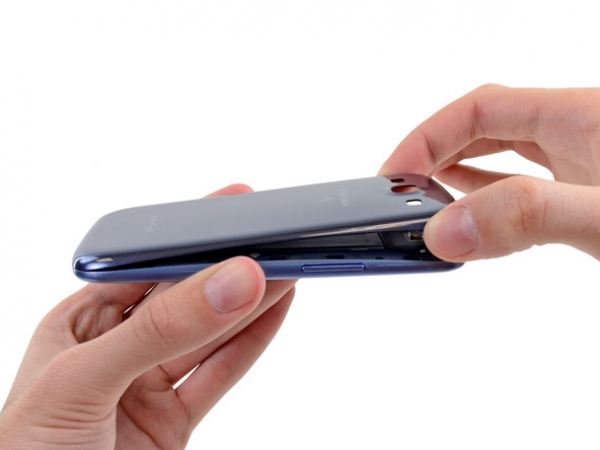

Lyft upp och ta bort bakstycket från telefonen.

Du kan behöva dra upp bakstycket för att skilja det från clipsen som fortfarande fäster det till botten av telefonen.

Detta steg kan åstadkommas utan att använda ett plastöppningsverktyg.

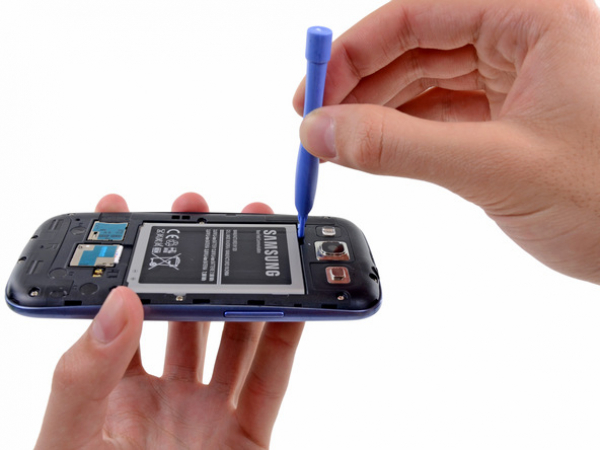

Sätt in öppningsverktyget i den lilla skåran ovanför batteriet.

Bänd upp batteriet ur dess fördjupning.

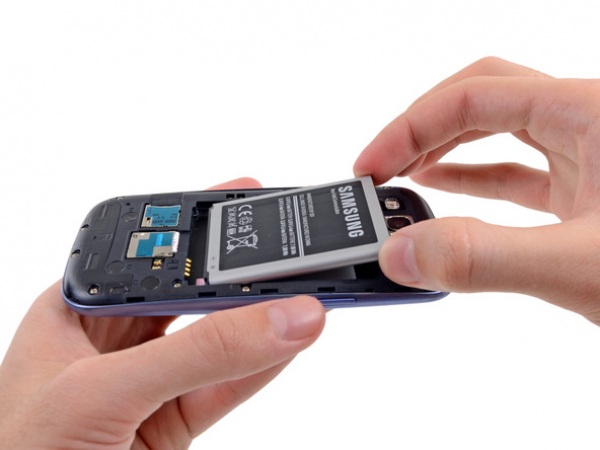

Ta bort batteriet.

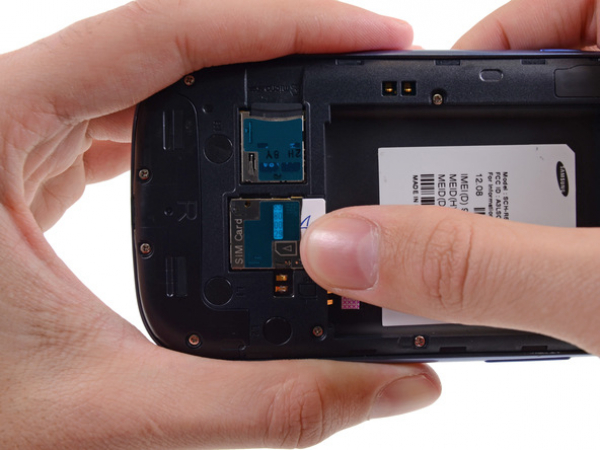

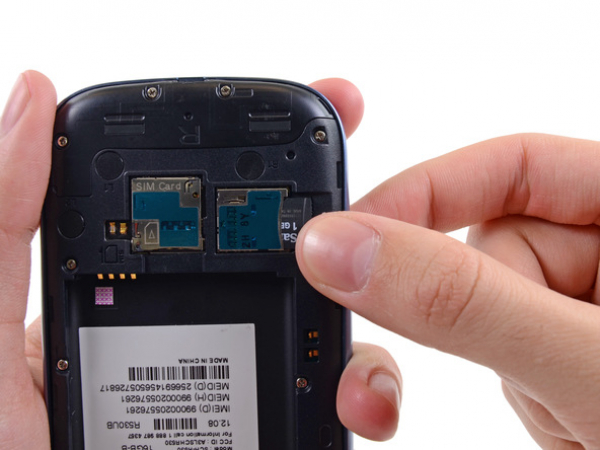

Skjut in SIM-kortet något djupare i kortplatsen med en nagel tills du hör ett klick.

Efter klicket, lossa kortet och det kommer att dyka upp från sin plats.

För återmontering, skjut in SIM-kortet i kortplatsen tills det klickar på plats.

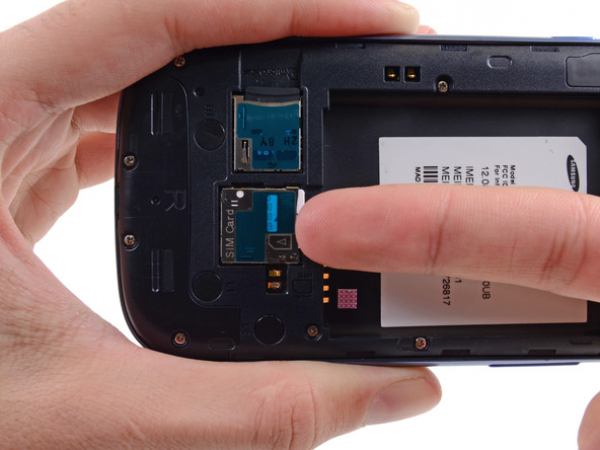

Använd tummen för att dra ut SIM-kortet ur kortplatsen.

Ta bort SIM- kortet från telefonen.

Skjut in microSD-kortet något djupare i kortplatsen med en nagel tills du hör ett klick.

Efter klicket, lossa kortet och det kommer att dyka upp från sin plats.

För återmontering, skjut in microSD- kortet i kortplatsen tills det klickar på plats.

Använd tummen för att ta bort microSD-kortet ur kortplatsen.

Ta bort microSD-kortet från telefonen.

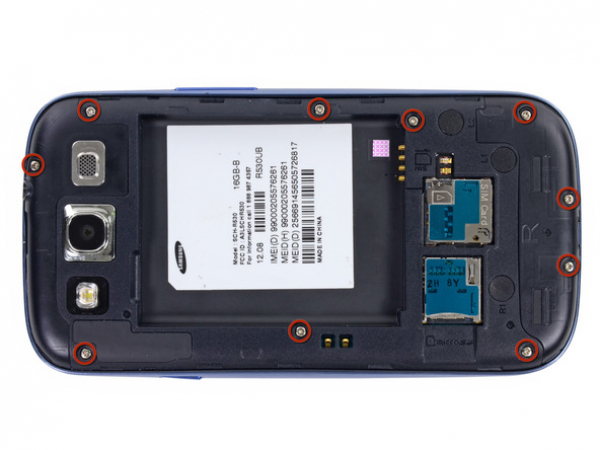

Ta bort de tio 4,0 mm Philips #0 skruvarna som fäster mellanramen till frontpanelen.

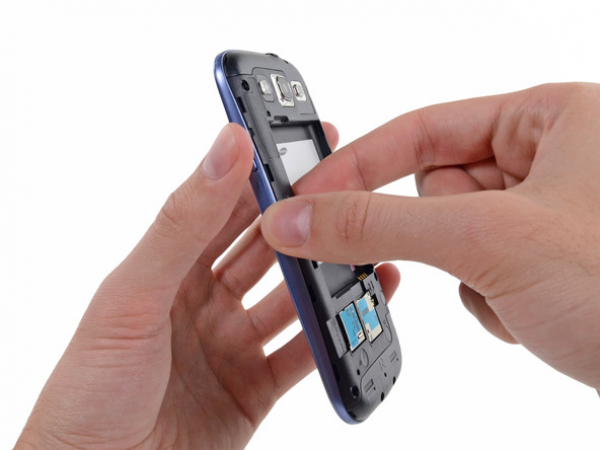

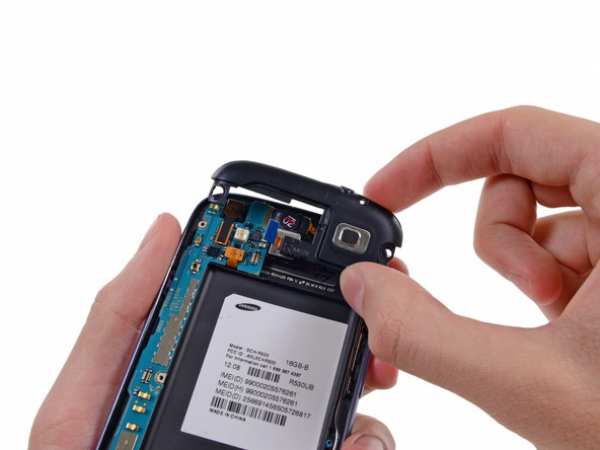

Ta tag i vänstra sidan av plast-mellanramen med tummen och pekfingret och lyft bort den från telefonen.

Mellanramen snäppes lätt på plats, och kan avlägsnas med obetydlig kraft.

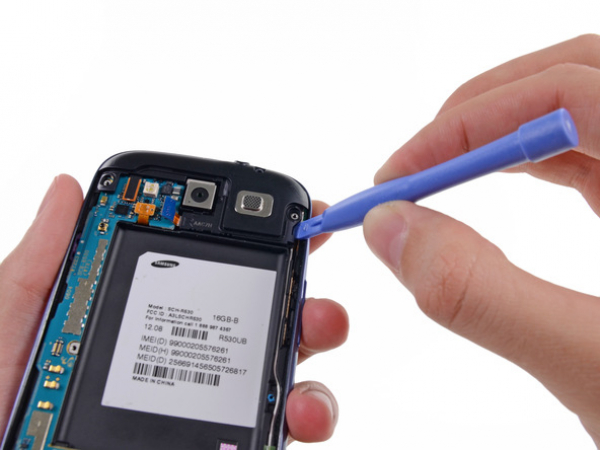

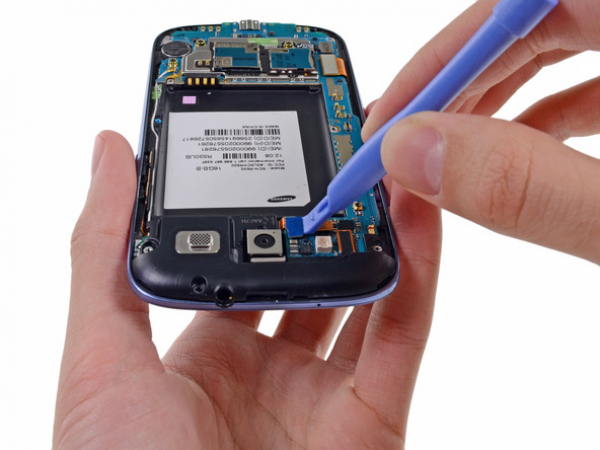

Använd vårt öppningsverktyg för att bända upp den bakåtvända kamerans kontakt från sin sockel på moderkortet.

Se till att bända på kontakten och inte uttaget, annars kan du skada moderkortet.

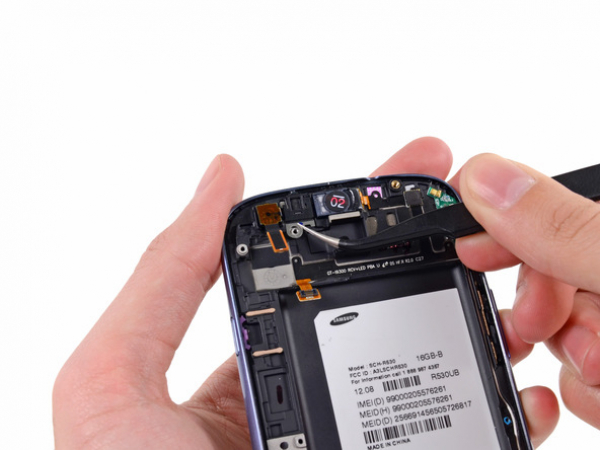

Sätt i öppningsverktyget utanför högtalardelen av hörlursuttaget / högtalaren.

Bänd försiktigt upp hörlursuttaget / högtalaren från frontfästet.

Lyft upp hörlursuttaget / högtalaren ur Galaxy S III.

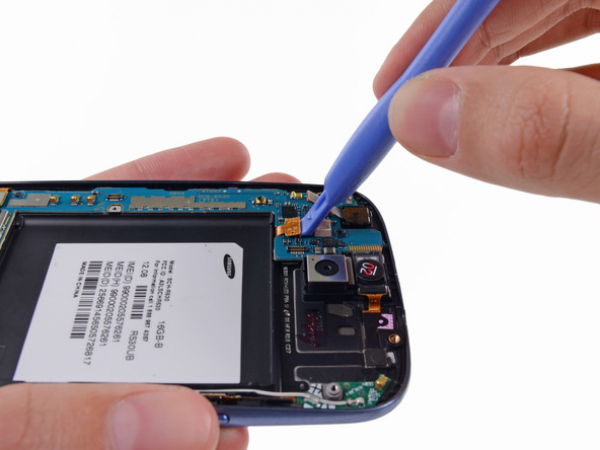

Använd vårt öppningsverktyg för att bända upp den framåtvända kamerans kontakt från uttaget på moderkortet.

Försök inte att ta bort den framåtvända kameran ännu. Dess kabel är fortfarande ansluten till moderkortets sensor för omgivande ljus.

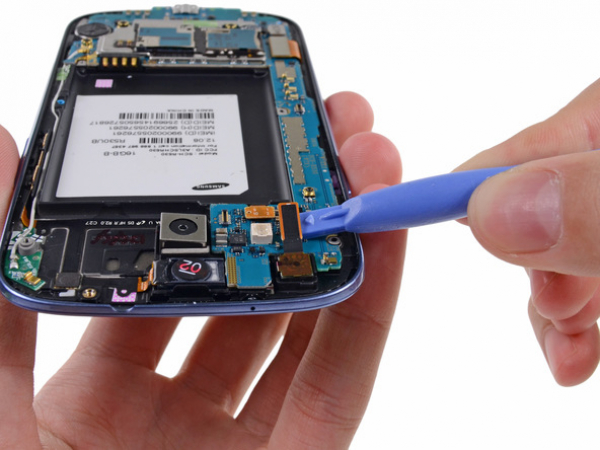

Koppla bort digitizer-kabeln genom att försiktigt bända upp dess kontakt från sin sockel på moderkortet.

Koppla bort display-datakabeln från moderkortet.

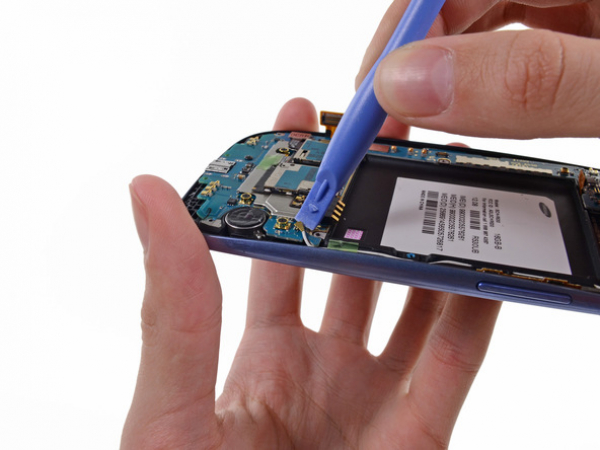

Bänd upp Wi-Fi antennkabeln ur sin sockel på moderkortet.

Dra försiktigt bort kabeln från moderkortet.

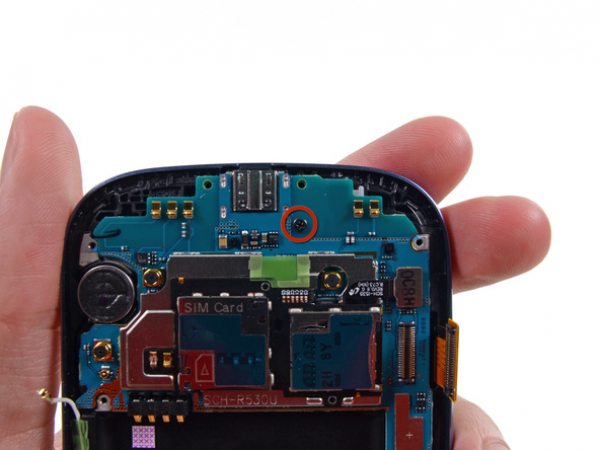

Ta bort den enda 3,0 mm Philips #0 skruven som säkrar moderkortet till frontpanelen.

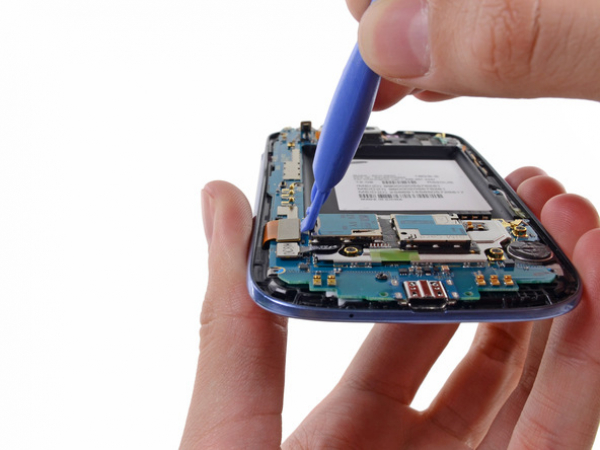

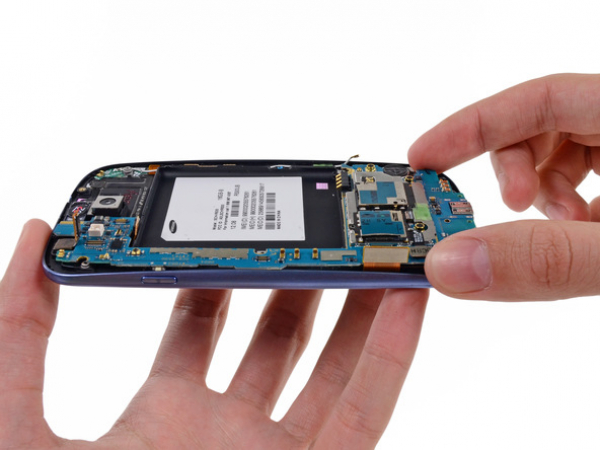

Lyft försiktigt upp moderkortets botten ifrån frontpanelen.

Ta bort moderkortet från frontpanelen, och se till att kablarna inte fastnar på det.

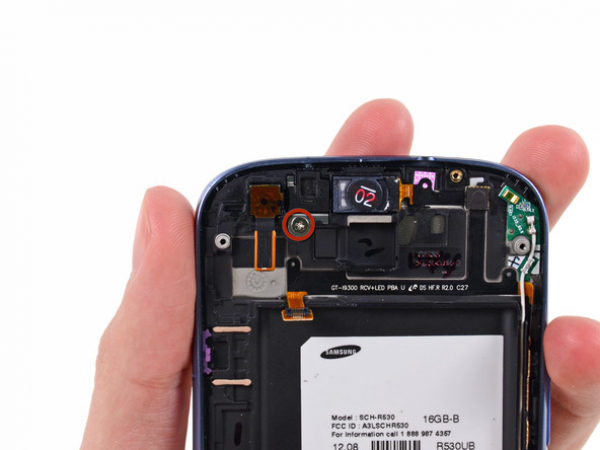

Ta bort den enda 2,0 mm Philips #0 skruven som säkrar den framåtvända kamerans fäste vid frontpanelen.

Använd ett par pincetter för att lyfta upp den framåtvända kameran / ljussensorn/ bakre mikrofonen ut ur sin sockel i frontpanelen.
