Demontering av Samsung Galaxy Note 2 bakre kamera

Ta tag i änden av pennan och dra den ur sin plats.

Dra med ett öppningsverktyg (eller, om du inte har ett, använd din nagel) längs den lilla öppningen på den vänstra sidan om den bakre kameran (nära strömknappen) för att bända upp bakstycket.

Ta tag i hörnet av bakstycket närmast den lilla öppningen mellan fingrarna och separera bakstycket från telefonen.

Tryck in microSD- kortet (om du har ett) djupare i sin kortplats med den platta änden av en spudger (eller din nagel) tills du hör ett klick.

Efter klicket ta bort spudgern för att frigöra kortet. Kortet kommer då ut ur sin plats och du kan dra ut det.

För återmontering, måste du trycka tillbaka kortet i kortplatsen tills du hör ett klick.

Använd ett öppningsverktyg för att lyfta upp batteriet ur höljet. Du måste sätta in verktyget i fördjupningen ovanför batterifacket för att göra detta.

Ta ut batteriet ur mellanramen.

Det finns elva Phillips skruvar (4,0 mm) som fäster mellanram till skärmen. Ta bort dem.

Sätt in ett öppningsverktyg mellan mellanramen och frontpanelen (sidan på telefonen).

Dra öppningsverktyget längs öppningen.

Fortsätt dra öppningsverktyget nedåt.

När du kommer till hörnet av telefonen, dra försiktigt öppningsverktyget runt det.

Bänd längst upp på telefonen med öppningsverktyget.

För att separera hörnet på mellanramen från skärmen, tryck ner öppningsverktyget.

Fortsätt att dra öppningsverktyget tills du har lossat den sista delen på sidan av telefonen där strömbrytaren finns.

Separera skärmen från mellanramen (lyft upp).

Koppla bort vibratorn/strömbrytarens kabel med en spudger.

Koppla också bort antenn och bildskärmskabeln.

Koppla bort främre kamerans kontakt.

Koppla bort hörlursuttagets kabelkontakt.

Koppla bort digitizer-kabelns kontakt.

Koppla bort antennkabeln från moderkortet med en spudger.

Koppla också bort den mjuka knappen och USB-kortets kontaktkabel.

En 3 mm Phillips skruv fäster moderkortet till bildskärmsenheten. Ta bort den.

Ta bort moderkortet.

För att förhindra ESD-skador måste du hålla moderkortet vid kanterna. Se till att inte röra några kablar medan du separerar det från bildskärmen.

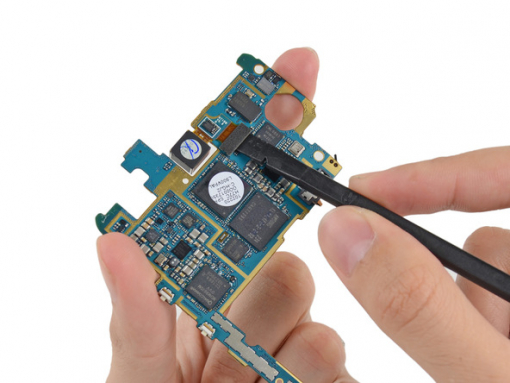

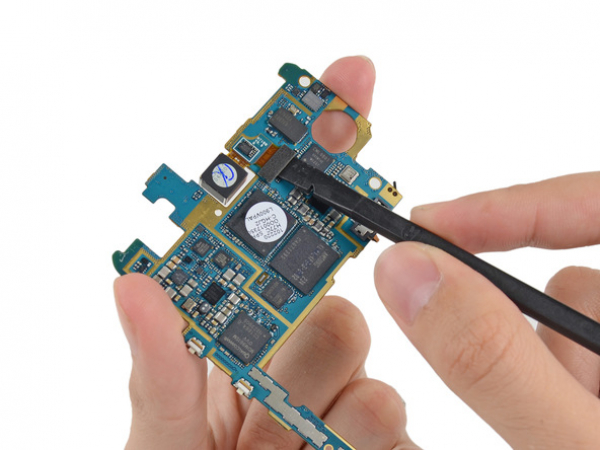

Koppla bort den bakre kamerans kontaktkabel med en spudger.

Ta bort bakre kameran med antingen en pincett eller fingrarna.
