Demontering/ Montering av iPod Touch 4:e gen. logikkort

iPod Touch 4 frontpanel är fäst på bakre skalet med lim. Att använda en värmepistol för att mjuka upp limmet rekommenderas starkt.

Med värmepistolen inställd på "låg", börja värma den nedre delen av Touch nära hem-knappen.

Det föreslås att värma den önskade delen i en cirkulär rörelse för att jämnt fördela mängden värme över hela enheten.

Var försiktig, eftersom Touch kan bli mycket het. Det kan vara bra att hålla den med en handduk vid bändning.

Sätt in änden av vårt öppningsverktyg mellan den främre glaspanelen och svarta plastramen nära hem-knappen.

Försök inte att bända mellan den svarta plastramen och bakre stålskalet.

Bänd upp den nedre kanten av frontpanelen, och var försiktig så att inte glaset böjs överdrivet.

Om det är för svårt att bända upp frontpanelen, värm den och försök igen.

När det finns tillräckligt med utrymme för att få tag på frontpanelens nedre del, lyftes den bort från Touch hölje för att få bort limmet längs dess vänstra och högra sidor.

Om det är svårt att separera från limmet, använd en värmepistol för att mjuka upp det igen innan du fortsätter.

På grund av Touch 4 design, kan digitizer- kabeln inte kopplas bort förrän logikkortet är borttaget. Var extremt försiktig när du hanterar frontpanelen, eftersom den är kopplad till resten av Touch med den mycket känsliga digitizer- kabeln.

Displaykabeln är också mycket kort och är ansluten till logikkortet nära toppen av den främre panelen. Om den inte lossnar frigör samtidigt den övre delen av frontpanelen, och ta försiktig bort den med vårt öppningsverktyg innan du vrider ur Touch främre panel.

Dra försiktigt upp främre panelen från limmet som håller den till Touch, och tänk på den korta anslutna digitizer-kabeln mellan de två komponenterna.

Ta bort följande åtta Philips #00 skruvar:

En 3,5 mm Philipsskruv

Två 3,0 mm Philipsskruvar

En 2,3 mm Philipsskruv

En 2,4 mm Philipsskruv

Tre 2,0 mm Philipsskruvar

Använd änden av vårt öppningsverktyg för att bända upp stålskalet från den bakåtvända kameran.

Notera den lilla fjädern som ligger nära ramen bredvid kameran (gulmarkerad).

Ta bort stålskalet från iPod.

Sätt in änden av vårt öppningsverktyg under stålplattan nära det nedre vänstra hörnet på Touch.

Bänd uppåt för att separera plåten från limmet som säkrar den till innerskalet i plast.

Om plattan fortfarande är fäst till logikkortet återvärm området för att lossa limmet, separera därefter plattan från logikkortet med öppningsverktyget.

Var extremt försiktig, högtalaren finns under det område som visas i bild. Den är ansluten med en mycket tunn och kort kabel.

Det är en väldigt tunn bandkabel som ansluter volym- och ström-knapparna till logikkortet. Försök att komma runt detta område som visas så att inte kabeln skadas. Den är oerhört bräcklig.

Denna kabel kan gå av mycket lätt om du inte är försiktig.

Det finns också lim under det område som visas i rött.

Luta mittre stålplattan något för att lossa den från det bakre skalet.

Var försiktig så att du inte river sönder koppartejpen som fäster den bakåtvända kameran till stålplattan.

Lyft upp stålplattan från det bakre skalet och lossa koppartejpen som fastnat på den bakåtvända kameran.

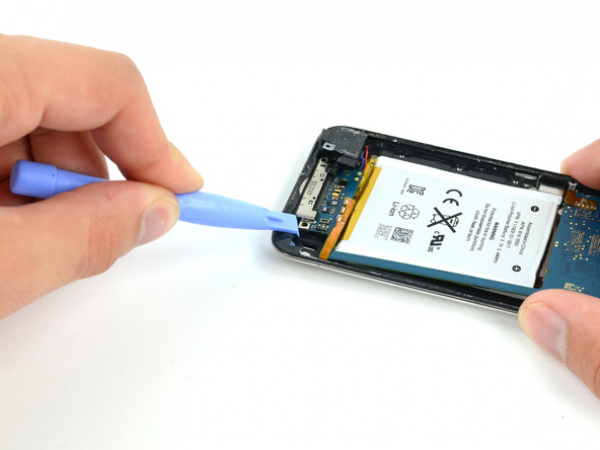

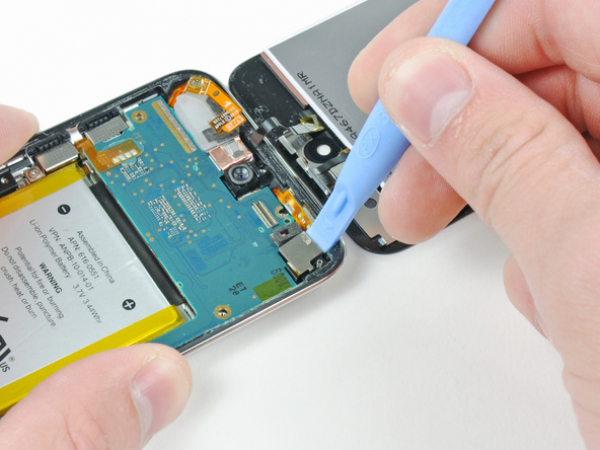

Använd vårt öppningsverktyg för att bända upp hörlurskontakten ur sin hållare på logikkortet.

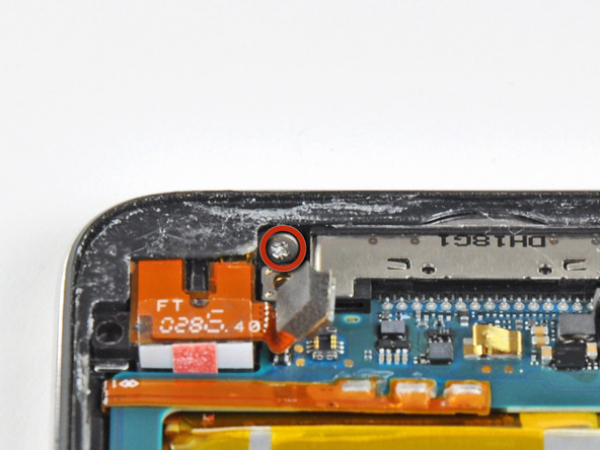

Ta bort den enda 2,6 mm Philipsskruven som fäster hörlursuttaget till det bakre skalet.

Skruven är i 90-graders vinkel. Se till att ta bort den i denna vinkel.

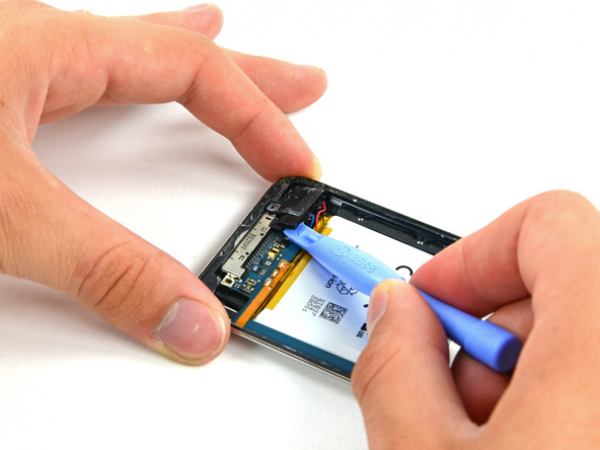

Använd vårt öppningsverktyg för att försiktigt lyfta upp änden av hörlursuttaget närmast batteriet ur dess fördjupning.

Ta ut hörlursjacket från sin sockel i det bakre skalet.

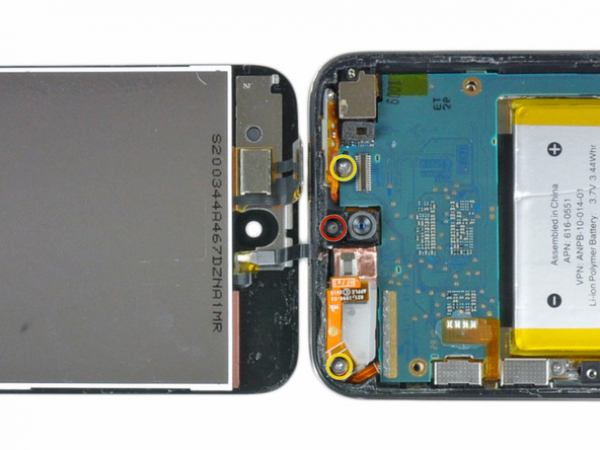

Ta bort följande tre skruvar nära logikkortets övre del:

En 2,0 mm Philipsskruv

Två 2,3 mm Philipsskruvar

Använd änden av öppningsverktyget för att försiktigt bända upp den bakåtvända kameran från det bakre skalet.

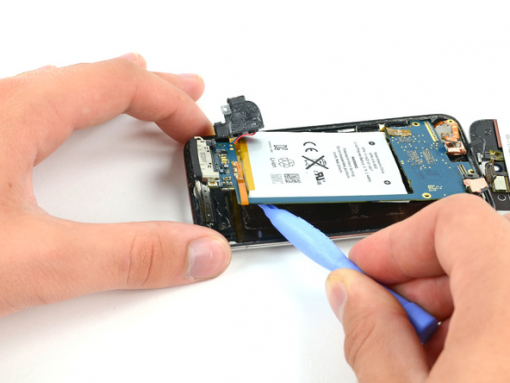

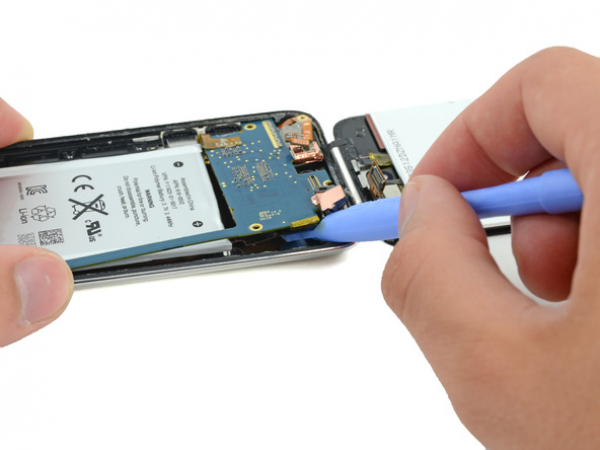

Använd vårt öppningsverktyg för att lyfta upp änden av logikkortet bredvid batteriet tillräckligt för att få upp det med den andra handen.

Böj inte logikkortet, eftersom det är mycket tunt och skört.

Medan du försiktigt lyfter logikkortet med ena handen, använd öppningsverktyget för att lyfta logikkortet nära koppartejpen på logikkortets övre del.

Logikkortet kommer att lyftas tillräckligt när den sista displaykontakten har lossats från den övre delen av det bakre skalet.

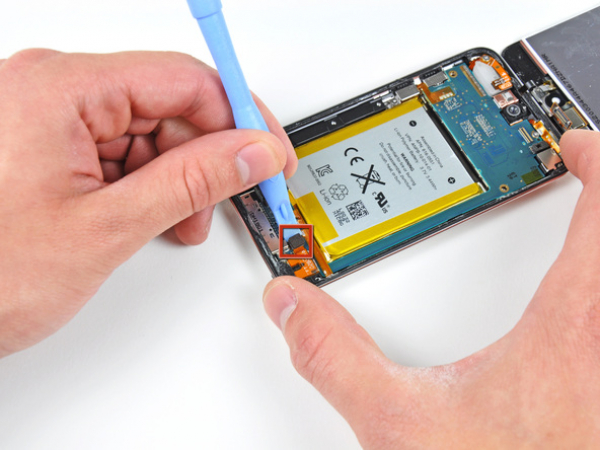

Med ett öppningsverktyg bänd försiktigt upp iPod's högtalare ur sitt urtag i det yttre skalet.

Försök inte att ta bort högtalaren helt. Den är fortfarande fastlödd vid undersidan av logikkortet.

Låt högtalaren vila ovanpå batteriet så att du kan fortsätta med demonteringen av batteriet.

I nästkommande steg kommer du att lossa limmet från undersidan av batteriet, logikkortet, och ramen under batteriet. Gör detta långsamt, noggrant och jämnt. Se till att inte punktera batteriet eller böja logikkortet.

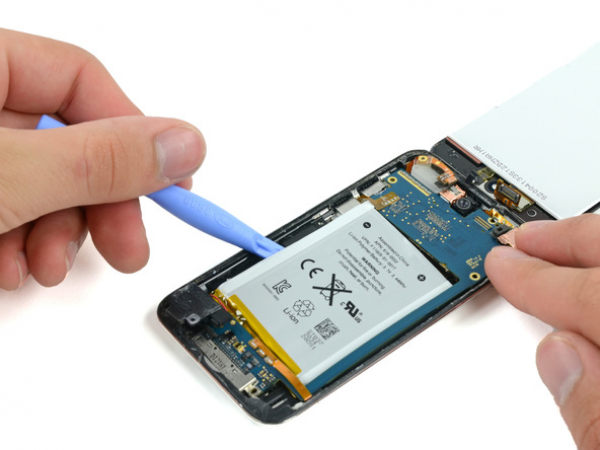

Använd ett öppningsverktyg för att bända upp limmet runt batteriets tre synliga kanter.

Försök inte att bända upp batteriet, börja bara med att lossa limmet.

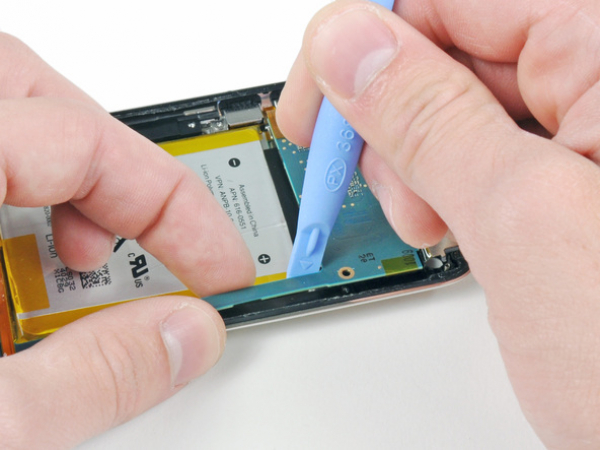

Efter att batteriets sidor lossats, börja bänd upp änden på logikkortet. Börja uppifrån och arbeta dig ner på sidan av logikkortet.

För att förhindra böjning/sönderbrytning av logikkortet, försök inte att ta bort logikkortet, ännu. Dockningskontakten är fortfarande inbäddad i ramen. Återigen, försök bara att lossa mer av limmet.

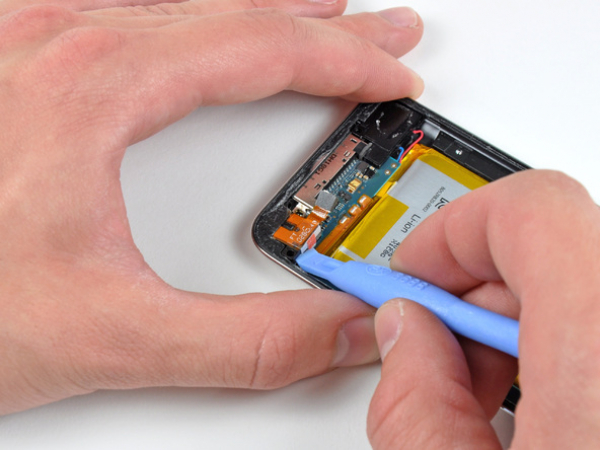

Med ett plastöppningsverktyg, lyft försiktigt upp dockningskontakten ur sin sockel på ytterskalet. Lyft jämnt på varje hörn tills kontakten lossnar.

Eftersom dockningskontakten är fäst till logikkortet kan lossande av den ur höljet orsaka att logikkortet böjs. Var extra försiktig med att inte fortsätta böja logikkortet.

När allt lim är borttaget från undersidan av logikkortet/batteriet, lyft upp det på sidan och rotera det försiktigt för att komma åt undersidan av batteriet.

Logikkortet är fortfarande fäst på bakre skalet. Försök inte att helt separera det, då risk finns att skada bandkabeln.
