Demontering av iPhone 5 Frontkamera och sensorkabel

Innan demontering av din iPhone, var säker på att den är avstängd.

Ta bort de två 3,6 mm Pentalobe skruvarna bredvid Lightningkontakten.

Tryck fast en sugkopp på skärmen, precis ovanför hemknappen.

Se till att koppen är korrekt placerad på skärmen för att få det tätt vid fastsugning.

Kontrollera att sugkoppen är ordentligt fäst vid frontpanelen.

Medan iPhone hålls med en hand, dras sugkoppen uppåt för att separera frontpanelen ifrån bakre skalet.

Dra upp sakta med en bestämd, konstant kraft. Displayen har en mycket snävare passform än de flesta enheter.

Med vårt öppningsverktyg, börja försiktigt bända det bakre skalet nedåt, bort från displayen, medan du drar uppåt med sugkoppen.

Det finns flera clips som fäster frontpanelen till det bakre skalet, så du kan behöva använda en kombination av sugkoppen och plastöppningsverktyget för att frigöra frontpanelen.

Fortsätt att bända upp runt sidorna av frontpanelen, genom att lossa clipsen längs vänstra och högra sidan.

När clipsen har släppt från botten och sidorna av frontpanelen, dra bort botten från det bakre skalet.

Försök inte att helt ta bort frontpanelen ifrån bakskalet, eftersom det finns flera bandkablar som fortfarande sitter kvar på toppen av iPhone.

Lyft upp och rotera frontpanelen till ca 90 grader från det bakre skalet.

Ta bort följande skruvar som fäster frontpanelens kabelklämma till logikkortet:

Två 1,2 mm skruvar

En 1,6 mm Philips skruv

Ta bort frontpanelens kabelklämma från logikkortet.

Använd vårt öppningsverktyg för att koppla bort de tre kablarna på frontpanelen:

Frontkamera och sensorkabel

Digitizer-kabel

LCD-kabel

Vid återmontering av din telefon, kan LCD-kabeln lossna från kontakten. Detta kan orsaka vita linjer, eller så visas ingenting alls när du startar telefonen igen. Om detta händer, återanslut helt enkelt kabeln och starta om din telefon. Det bästa sättet att stänga av och slå på din telefon är att koppla ur och återansluta batteriet.

Ta bort frontpanelen ifrån bakskalet.

Ta bort de två skruvar som fäster frontkameran's fäste till displayen.

En 4,1 mm Philips skruv

En 2,2 mm Philips skruv

Ta bort hörsnäckans högtalarfäste från displayen.

Ta bort hörsnäckans högtalare från iPhone.

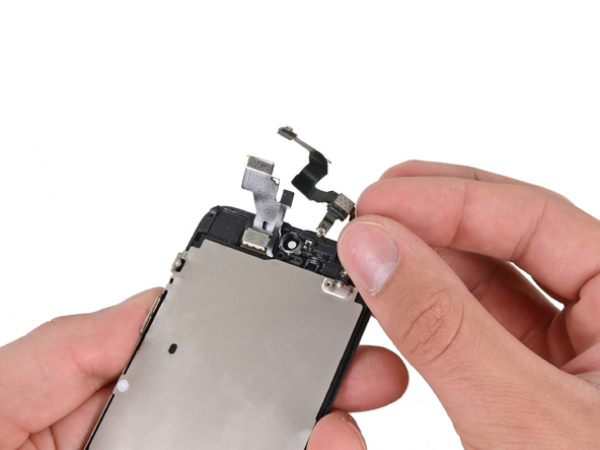

Börja under hörsnäckans högtalarkontakter, med vårt öppningsverktyg eller spetsen på vår spudger (bryt/bändverktyg i plast) för att bända upp frontkamerans kabel från displayen.

Ta bort frontkameran och bakre mikrofonen.
