Byte av Pod Touch 4:e gen. volym/ strömbrytarkabel

iPod Touch 4 frontpanel är fäst på bakre skalet med lim. Att använda en värmepistol för att mjuka upp limmet rekommenderas starkt.

Med värmepistolen inställd på "låg", börja värma den nedre delen av Touch nära hem-knappen.

Det föreslås att värma den önskade delen i en cirkulär rörelse för att jämnt fördela mängden värme över hela enheten.

Var försiktig, eftersom Touch kan bli mycket het. Det kan vara bra att hålla den med en handduk vid bändning.

Sätt in änden av vårt öppningsverktyg mellan den främre glaspanelen och svarta plastramen nära hem-knappen.

Försök inte att bända mellan den svarta plastramen och bakre stålskalet.

Bänd upp den nedre kanten av frontpanelen, och var försiktig så att inte glaset böjs överdrivet.

Om det är för svårt att bända upp frontpanelen, värm den och försök igen.

När det finns tillräckligt med utrymme för att få tag på frontpanelens nedre del, lyftes den bort från Touch hölje för att få bort limmet längs dess vänstra och högra sidor.

Om det är svårt att separera från limmet, använd en värmepistol för att mjuka upp det igen innan du fortsätter.

På grund av Touch 4 design, kan digitizer- kabeln inte kopplas bort förrän logikkortet är borttaget. Var extremt försiktig när du hanterar frontpanelen, eftersom den är kopplad till resten av Touch med den mycket känsliga digitizer- kabeln.

Displaykabeln är också mycket kort och är ansluten till logikkortet nära toppen av den främre panelen. Om den inte lossnar frigör samtidigt den övre delen av frontpanelen, och ta försiktig bort den med vårt öppningsverktyg innan du vrider ur Touch främre panel.

Dra försiktigt upp främre panelen från limmet som håller den till Touch, och tänk på den korta anslutna digitizer-kabeln mellan de två komponenterna.

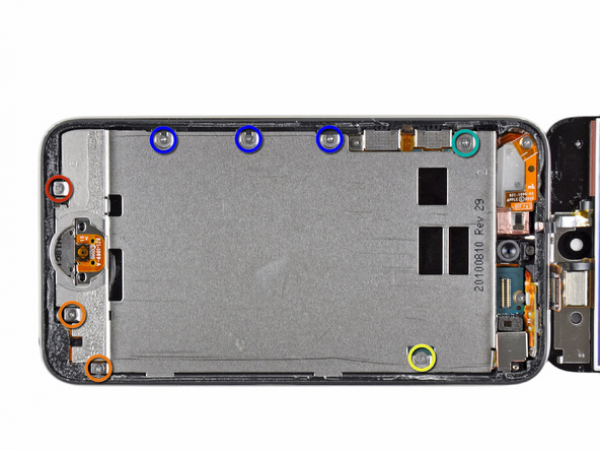

Ta bort följande åtta Philips #00 skruvar:

En 3,5 mm Philipsskruv

Två 3,0 mm Philipsskruvar

En 2,3 mm Philipsskruv

En 2,4 mm Philipsskruv

Tre 2,0 mm Philipsskruvar

Använd änden av vårt öppningsverktyg för att bända upp stålskalet från den bakåtvända kameran.

Notera den lilla fjädern som ligger nära ramen bredvid kameran (gulmarkerad).

Ta bort stålskalet från iPod.

Sätt in änden av vårt öppningsverktyg under stålplattan nära det nedre vänstra hörnet på Touch.

Bänd uppåt för att separera plåten från limmet som säkrar den till innerskalet i plast.

Om plattan fortfarande är fäst till logikkortet återvärm området för att lossa limmet, separera därefter plattan från logikkortet med öppningsverktyget.

Var extremt försiktig, högtalaren finns under det område som visas i bild. Den är ansluten med en mycket tunn och kort kabel.

Det är en väldigt tunn bandkabel som ansluter volym- och ström-knapparna till logikkortet. Försök att komma runt detta område som visas så att inte kabeln skadas. Den är oerhört bräcklig.

Denna kabel kan gå av mycket lätt om du inte är försiktig.

Det finns också lim under det område som visas i rött.

Luta mittre stålplattan något för att lossa den från det bakre skalet.

Var försiktig så att du inte river sönder koppartejpen som fäster den bakåtvända kameran till stålplattan.

Lyft upp stålplattan från det bakre skalet och lossa koppartejpen som fastnat på den bakåtvända kameran.

Använd vårt öppningsverktyg för att bända upp hörlurskontakten ur sin hållare på logikkortet.

Ta bort den enda 2,6 mm Philipsskruven som fäster hörlursuttaget till det bakre skalet.

Skruven är i 90-graders vinkel. Se till att ta bort den i denna vinkel.

Använd vårt öppningsverktyg för att försiktigt lyfta upp änden av hörlursuttaget närmast batteriet ur dess fördjupning.

Ta ut hörlursjacket från sin sockel i det bakre skalet.

Ta bort följande tre skruvar nära logikkortets övre del:

En 2,0 mm Philipsskruv

Två 2,3 mm Philipsskruvar

Använd änden av öppningsverktyget för att försiktigt bända upp den bakåtvända kameran från det bakre skalet.

Använd vårt öppningsverktyg för att lyfta upp änden av logikkortet bredvid batteriet tillräckligt för att få upp det med den andra handen.

Böj inte logikkortet, eftersom det är mycket tunt och skört.

Medan du försiktigt lyfter logikkortet med ena handen, använd öppningsverktyget för att lyfta logikkortet nära koppartejpen på logikkortets övre del.

Logikkortet kommer att lyftas tillräckligt när den sista displaykontakten har lossats från den övre delen av det bakre skalet.

Med ett öppningsverktyg bänd försiktigt upp iPod's högtalare ur sitt urtag i det yttre skalet.

Försök inte att ta bort högtalaren helt. Den är fortfarande fastlödd vid undersidan av logikkortet.

Låt högtalaren vila ovanpå batteriet så att du kan fortsätta med demonteringen av batteriet.

I nästkommande steg kommer du att lossa limmet från undersidan av batteriet, logikkortet, och ramen under batteriet. Gör detta långsamt, noggrant och jämnt. Se till att inte punktera batteriet eller böja logikkortet.

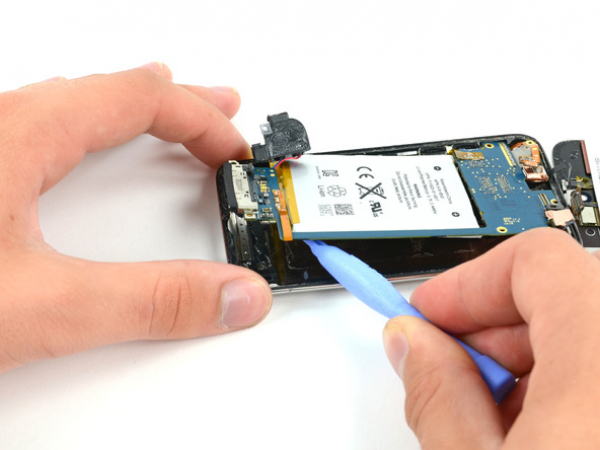

Använd ett öppningsverktyg för att bända upp limmet runt batteriets tre synliga kanter.

Försök inte att bända upp batteriet, börja bara med att lossa limmet.

Efter att batteriets sidor lossats, börja bänd upp änden på logikkortet. Börja uppifrån och arbeta dig ner på sidan av logikkortet.

För att förhindra böjning/sönderbrytning av logikkortet, försök inte att ta bort logikkortet, ännu. Dockningskontakten är fortfarande inbäddad i ramen. Återigen, försök bara att lossa mer av limmet.

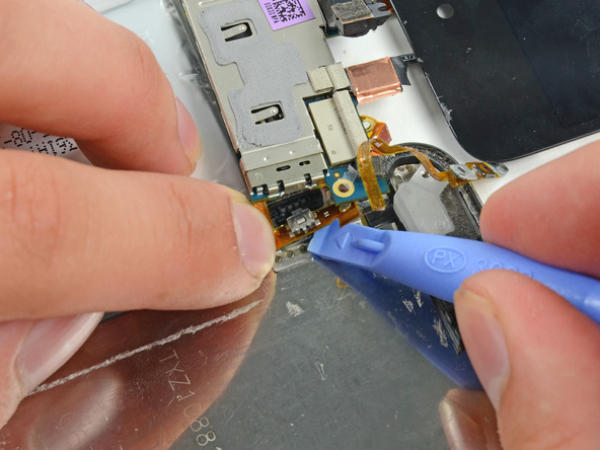

Med ett plastöppningsverktyg, lyft försiktigt upp dockningskontakten ur sin sockel på ytterskalet. Lyft jämnt på varje hörn tills kontakten lossnar.

Eftersom dockningskontakten är fäst till logikkortet kan lossande av den ur höljet orsaka att logikkortet böjs. Var extra försiktig med att inte fortsätta böja logikkortet.

När allt lim är borttaget från undersidan av logikkortet/batteriet, lyft upp det på sidan och rotera det försiktigt för att komma åt undersidan av batteriet.

Logikkortet är fortfarande fäst på bakre skalet. Försök inte att helt separera det, då risk finns att skada bandkabeln.

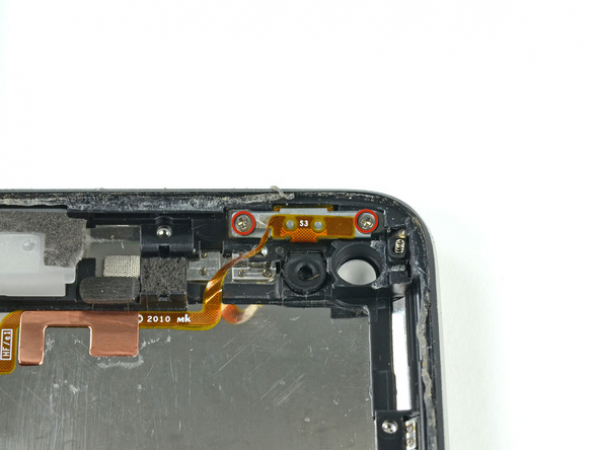

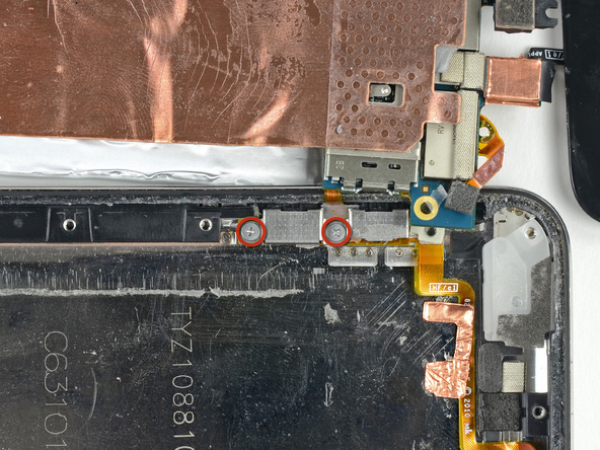

Ta bort de två 1,3 mm Philips #00 skruvarna som fäster volym/strömbrytarkabelns metallskydd.

Lyft bort metallskyddet från bakpanelen.

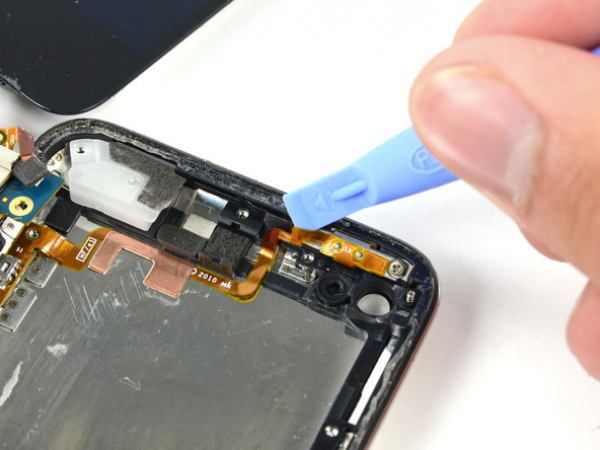

Med hörnet av ett öppningsverktyg, skjut försiktigt flatkabeln ur vägen så att du kan komma åt skruven under den.

Du skall inte böja eller skada kabeln, bara flytta den tillräckligt för att komma åt skruven.

Ta bort de två 2,0 mm skruvarna som fäster strömbrytaren till den bakre panelen.

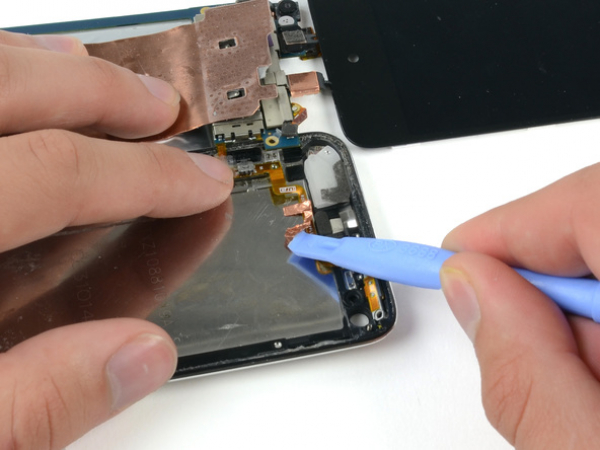

Använd öppningsverktygets ände för att skala bort en bit av koppartejpen som täcker volym/strömbrytaren.

Lyft och ta bort koppartejpen ur Touch.

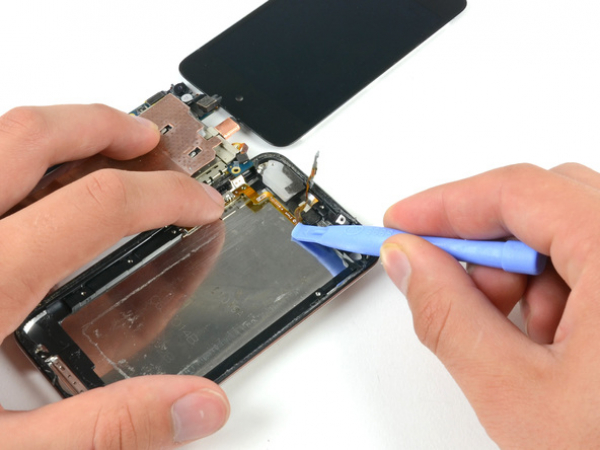

Skjut öppningsverktyget under bandkabeln för att frigöra den från baksidan.

Sätt öppningsverktyget under varje volymkontroll och bänd loss från skalet.

Vänd logikkortet/batteriet för att komma åt bandkabelns lödning.

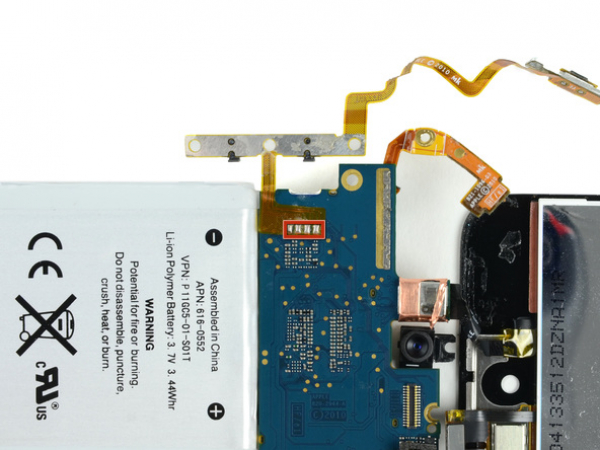

I nästkommande steg kommer du att ta bort bandkabelns fyra lödningar från volym/strömbrytare på logikkortet.

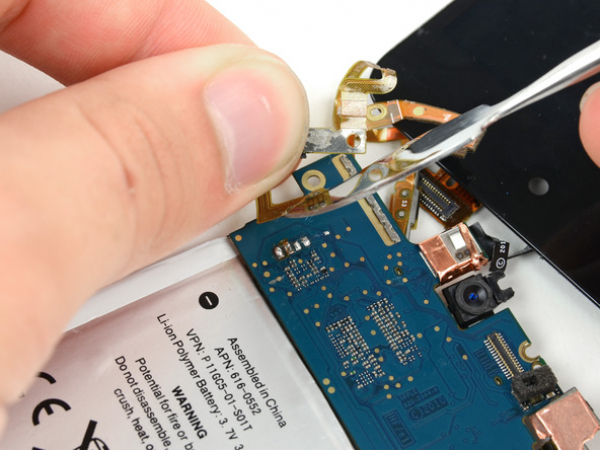

Volym/strömbrytarens kabel är fäst via lödplattor med små hål som går igenom kabeln och är fästa till platta dynor på framsidan av logikkortet. I detta steg värmer du varje löddyna individuellt och använder en metall-spudger för att bända upp den från logikkortet.

Överbrygga INTE anslutningen mellan lödpunkterna både på logikkortet och på flatkabeln med din spudger. Kortslutning kan skada logikkortet.

Akta dig för överhettning av logikkortet och kabeln. Håll bara spetsen på lödkolven mot kudden tillräckligt länge för att låta lödtennet smälta. Överskott på värme kan skada logikkortet eller smälta bandkabeln.

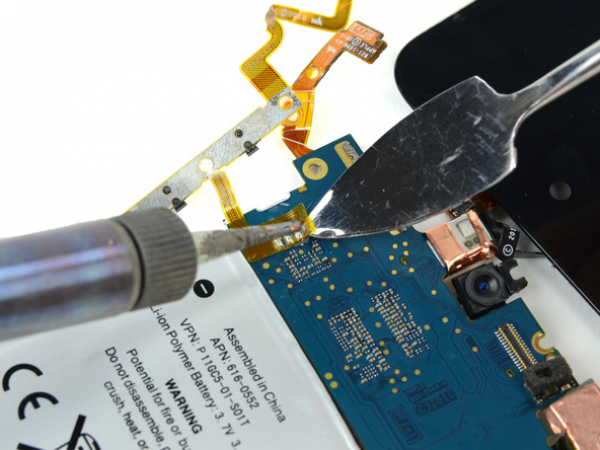

Börja från utsidan av bandkabeln. Värm yttersta lödkudden samtidigt som du försiktigt bänder upp flatkabeln för att lossa den från logikkortet. Upprepa detta för varje av de tre återstående kuddarna, gå från höger till vänster.

Vid detta steg bör kabeln vara fri från logikkortet.

Lyft bort den gamla kabeln ur Touch och lägg den åt sidan.

Sätt utbyteskabeln på plats och placera höger anslutning till den högra lödpunkten. Använd två små remsor av eltejp för att hålla kabeln mot lödpunkten.

Placera två tejpremsor över änden av flatkabeln för att täcka de två lödpunkterna längst till vänster och hålla ner anslutningarna mot logikkortet.

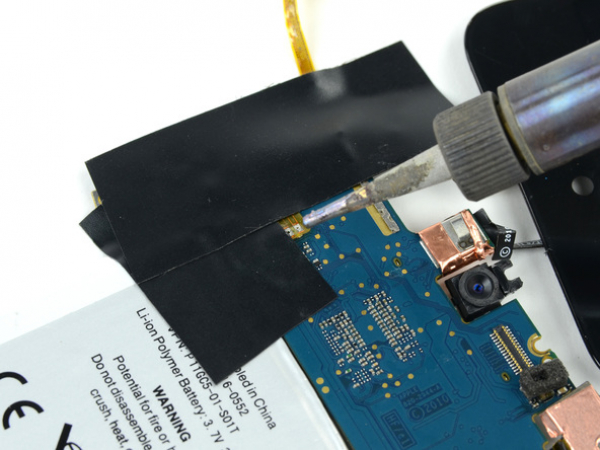

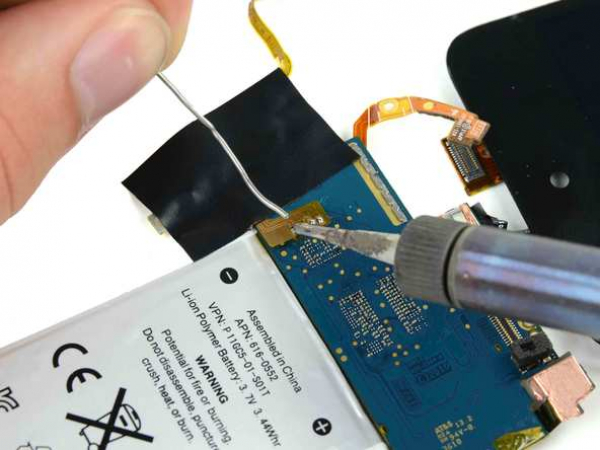

Värm anslutningen längst till höger tills lödtennet nedanför smälter, använd sedan en liten mängd lödtenn på kabeln, och låt det rinna igenom de två hålen i kabeln och ner till logikkortet.

Använd inte för mycket lödtenn. Den mängd som krävs för en ordentlig lödning är liten.

Så snart lödtennet har runnit in till punkten, avbryt tillförsel av både lödtenn och lödkolvens värme.

Upprepa denna process med den andra lödkudden.

Ta bort den gamla tejpen och placera en ny bit tejp för att hålla kabeln på plats, men täck icke de återstående två kuddarna. Om du är nöjd med placeringen av kabeln i förhållande till dynorna på kortet, fortsätt. Om inte, avlöd den första anslutningen och försök igen.

Löd de två återstående dynorna till logikkortet, var uppmärksam på överhettning av kabeln eller logikkortet.
